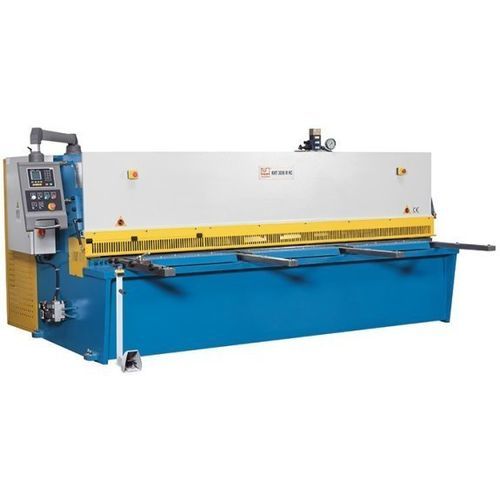

油圧式せん断機 KHT 4006 M NC

プレートギロチン式スイングビーム

概要
KHT 4006 M NC は、スイングビーム（ピボット）方式の油圧ギロチンシャーです。カッタービームは機械本体に固定されたピボット軸で案内され、上刃・下刃のかみ込みを防ぎつつ直線的な切断を実現します。背面ストッパーは ESTUN E21 NC により高精度に位置決めされます。

特長

• 高精度なバックゲージ位置決め用 ESTUN E21 NC 制御
• プリロードされたボールねじを備えたバックゲージ
• 板材保持用の空気式ホールドアップ装置
• ステンレス鋼加工に対応した刃
• 調整可能な角度ストッパーと長い前方支持アーム

本体構造

• 応力除去済み溶接鋼フレーム、スイングビーム設計によりねじれの少ない切断を実現
• カッタービームは弧を描くように動作し、各切断後に刃間を復元
• 利点: 切断物の信頼性ある排出、安定した切断品質、刃の遊び調整が容易

ワークサポート

• ローラーボール付きの大型作業テーブルで板材の取り扱いと位置決めが容易
• 剛性のある角度ストッパーと前方支持アーム4本（1,000 mm）

油圧系

• 信頼性が高く保守性に優れた油圧システム
• 油圧可変のホールドダウンが切断線付近で板を安定して固定

バックゲージ

• 生産環境に適した堅牢なバックゲージシステム
• 保護ケース内に設置されたプリロードボールねじ、X軸送り速度: 2,280 mm/min

装備

• 単発切断およびプログラム運転用 ESTUN E21 NC 制御
• 非常停止付きの移動式フットペダル
• 影表示による切断ライン指示
• ステンレス対応の上下刃

安全

• 切断ライン視認性向上のため、最大1,000 mmまで反転可能な指防護カバー
• 背面作業領域を保護するライトバリア
• 現行の CE 規格に適合した安全機能

技術仕様

• 型式: KHT 4006 M NC
• 制御: ESTUN E21 NC
• 加工長さ: 4,000 mm
• オーバーハング: 150 mm
• 切断角: 1.5°
• ストローク数: 12 H/min
• ホールドダウン: 16 ポジション、容量 24.5 t
• テーブル寸法: 4,330 mm x 500 mm x 800 mm
• バックゲージ移動量: 1,000 mm（X軸送り: 2,280 mm/min）
• 前方支持アーム: 4 ポジション、長さ 1,000 mm
• 切断能力: 最大 6 mm @ 450 N/mm²、最大 4 mm @ 700 N/mm²、最小厚 0.6 mm
• 主電動機: 7.5 kW
• 油圧タンク容量: 250 l
• 外形寸法 (L x W x H): 4.63 m x 1.85 m x 1.7 m
• 重量: 8,600 kg
