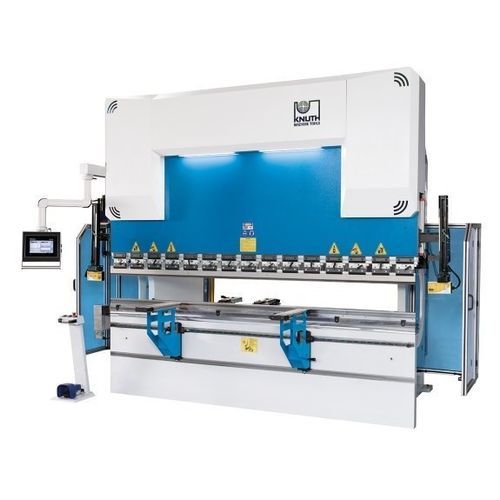

油圧式プレスブレーキ AHK V 30175 CNC

CNC4軸精密

概要
AHK V 30175 CNCは、産業用板金加工向けに設計された油圧式プレスブレーキです。精密に加工された鋼製フレームと最新のCNC制御を組み合わせ、高精度で安定した曲げ加工を実現します。DELEMのグラフィック制御とモジュール式のバックゲージオプションにより多様な用途に対応します。

ハイライト

• 押付力175 t、曲げ長さ3.100 mm
• DELEMグラフィックタッチ制御（DA-53T標準）
• Promecam工具締付けシステム、硬化・研削済み工具
• AKASレーザー安全システムおよび後方光幕
• モータ駆動のクラウニング（ボンビング）と多軸バックゲージ対応

マシンフレーム

• 応力除去された溶接鋼製フレームを高精度CNCで仕上げ、優れた剛性と再現性を確保
• 大径の予張力調整可能な上部ビームで荷重時の変形を低減
• 溶接割れを防ぐため大きなRで設計された構造部品
• 垂直荷重吸収を考慮したガイド、ピストンベアリング、シール

作業領域

• 深いノズル開口と長いストローク、狭いテーブルにより複雑な曲げ工程でも作業性を確保（開口深さ：410 mm、ストローク：265 mm）

クラウニング（注）

• モータ駆動の下側クラウニングにより、厚板加工時でも曲げ長手方向にわたって均一な曲げ結果を実現（機種によりオプション）

油圧システム

• 自社製で鏡面仕上げされた油圧シリンダー、鍛造鋼製ピストンは硬化・研削・クロムめっき処理
• 信頼性の高いメーカー製油圧ブロックとバルブを採用
• 過負荷時の保護用安全弁を装備

バックゲージ

• 堅牢でメンテナンス性の高い設計、フロント側から工具で迅速に調整可能なアジャストフィンガー
• 長尺対応の多軸（X/R/Z）バックゲージオプションあり

フロントサポートアーム

• リニアガイド上を滑らかに移動する剛性のあるサポートアーム、所望位置で固定可能
• 高さ調整を素早く行うラック機構、部材表面保護の産業用ブラシ装備

曲げ工具

• 欧州標準のPromecam工具取り付けで豊富な工具に対応
• 全工具は硬化・研削済みで精密なセットアップが可能、上工具のセグメント仕様あり

安全性と生産性

• AKASレーザー安全システムは機能を制限せずに工具領域を監視
• CE規格に準拠した安全コンセプト
• 後方光幕および頑丈な側面ガードで作業領域を保護

標準装備（抜粋）

• DELEM DA-53T 4軸タッチCNCコントロール
• リニアガイド＋ボールねじ式X軸バックゲージ
• モータ駆動クラウニング、上工具クイッククランプ
• AKASレーザー安全システム、後方光幕
• 欧州型工具クランプシステム、上工具 835 mm セグメント仕様
• 非常停止付きフットペダル、可動式フロントサポートアーム×2
• ECOモード省エネ機能、取扱説明書

オプション（抜粋）

• X／R／Z1／Z2など多軸バックゲージシステム（最大長 3.700 mm まで）
• 高度なDELEMコントロール（DA-58、DA-66T、DA-69T）
• 制御盤用空調、エネルギー監視オプション（PressMax DRM EcoPower）
• 追加バックゲージフィンガー／サポートアーム、上工具高さアップグレード

仕様

• 型式: AHK V 30175 CNC
• プレス力: 175 t
• 曲げ長さ: 3.100 mm
• 支柱間距離: 2.600 mm
• 吐出し(ノズル深さ): 410 mm
• ストローク: 265 mm
• 開口: 480 mm
• テーブル幅: 110 mm
• テーブル高さ: 900 mm
• X軸移動量: 750 mm
• 曲げ速度: 9 mm/s
• 早送り: 160 mm/s
• 戻り速度: 120 mm/s
• X軸送り速度: 600 mm/s
• 主軸動力: 18,5 kW
• 油圧タンク容量: 230 l
• 外形寸法 (L x W x H): 4,1 m x 2,55 m x 2,82 m
• 重量: 10.500 kg
