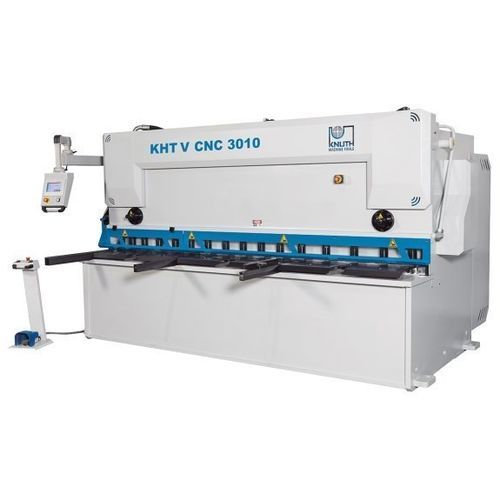

油圧式せん断機 KHT V 3013 CNC

プレートギロチン式CNC

概要
KHT V CNCシリーズのギロチンシャーは最新の生産設備で製造されています。ガイド付きのカッターバーと角度調整機構により、ワークのねじれを最小限に抑え、手直しを低減します。タッチスクリーンで操作し、切れ込み（ギャップ）、切断角、切断長さを自動で最適位置に設定します。頑丈なバックゲージとステンレス対応の刃物により用途が広がります。オプションやアクセサリで適用範囲を拡張可能です。

特長

• Cybelec Touch 8 制御（CybTouch）
• 予荷重ボールねじ付きサーボバックゲージ
• 制御された切れ込み（ギャップ）調整
• 制御された切断角度調整
• ステンレス対応刃（上刃：2刃、下刃：4刃）

機械フレーム

• 非常に剛性の高い溶接フレームを応力除去処理して厳しい公差で製作
• 5軸マシニングで一体工程のフライス加工により高精度と長寿命を実現
• 応力のかかる構造部品は大半径で設計し、亀裂発生を抑制
• 下刃取付けのテーブルとカッターバーはねじれを最小化する設計
• 塗装は2コート方式、各コート≥60 μm

材料支持

• 大判テーブルはローラーボールと堅牢な側面角度ストップを装備し、安全な板材整列を実現
• 大型板を支持する長く頑丈な前方支持アーム

油圧

• 両シリンダーの研削ピストンは表面粗さ約2 μmでシール寿命を延長
• シリンダー胴は高耐力の鍛造SAE 1040材
• メンテナンス性の高い信頼できる油圧システム
• 切断時に切断線付近で安定して板を保持する油圧式ホールドダウン

バックゲージと制御

• 材料の長さ、厚さ、強度を制御装置に入力すると切れ込み、角度、長さを自動選択
• 堅牢なバックゲージシステムは過酷な生産環境に適合
• リニアガイドと予荷重ボールねじは保護カバー内に搭載

装備

• 信頼性の高い主要メーカー製電気部品を採用
• 上下刃はステンレス対応（上刃：2切刃、下刃：4切刃）
• 非常停止付きフットペダルで操作、ペダル位置は任意に配置可能
• ECOモードによる省エネ運転（長時間アイドル後のポンプ自動停止機能）

安全

• 安全対策は最新のCE規格に準拠
• 作業エリア保護のための背面ライトバリアを装備

仕様 / 技術データ

• 加工長さ：3050 mm
• オーバーハング（喉深さ）：150 mm
• 切断角度：0.5° – 2°
• ストローク/分：9 H/min – 17 H/min
• ホールドダウン数：16位置
• ホールドダウン能力：25 t
• テーブル寸法：3380 mm x 560 mm x 830 mm
• バックゲージ最大ストローク：1000 mm
• バックゲージ送り速度（X軸）：9000 mm/min
• 前方支持アーム：2本、長さ1000 mm
• 切断能力（450 N/mm²）：13 mm
• 切断能力（700 N/mm²）：8 mm
• 主軸駆動モーター出力：30 kW
• 油圧タンク容量：250 l
• 外形寸法（L x W x H）：4.15 m x 3.6 m x 2.45 m
• 重量：11,500 kg
