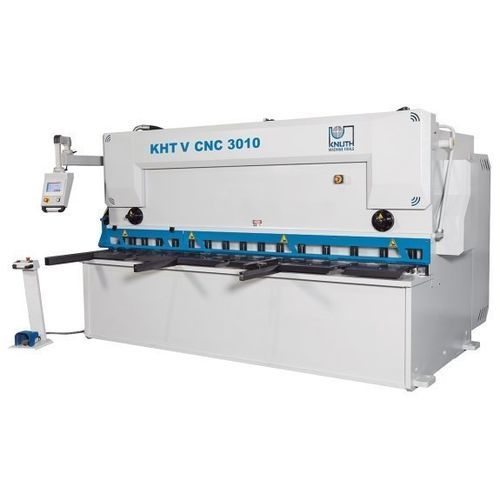

油圧式せん断機 KHT V 4010 CNC

プレートギロチン式CNC

製品概要
KHT V 4010 CNC 油圧式ギロチンシャーは、工業用途の板金切断で高い位置決め精度を実現するよう設計されています。ガイド付きカッターバーと角度調整機構によりワークのねじれと手直しを低減します。タッチスクリーン式制御が切断ギャップ、切断角、切断長さを自動で最適位置に設定します。堅牢なバックゲージとステンレス用の刃が標準で、オプションで用途を拡張できます。

主な特徴

• Cybelec Touch 8 制御
• 予荷重付きボールねじを備えた駆動式バックゲージ
• 制御された切れ幅調整
• 制御された切断角度調整
• ステンレス鋼に適した刃

機械フレーム

• 非常に剛性の高い重厚な溶接フレームを応力除去後に厳しい公差で加工
• 5軸加工機でワンセットアップ加工し精度と耐久性を確保
• 引張荷重を受ける部品は大きなRで設計し亀裂発生を防止
• 下部刃保持と刃バーを備えたテーブルはねじれを最小化し荷重分布を最適化
• 工場塗装は2コート、各コート≥60 μm

材料支持

• ローラーボールを備えた大型作業テーブルと堅牢な側面角度ストッパーで安全に板を整列
• 大判板を保持する長く頑丈な支持アーム

油圧系

• 2 μm の表面精度で研削されたピストンはシール寿命を延長
• シリンダー本体は高強度のSAE 1040鍛造材
• 信頼性が高くメンテナンス性に優れた油圧システム
• 切断中、油圧式の押えにより切断線付近で板を確実に固定

バックゲージと制御

• 長さ・厚さ・材料強度を制御部に入力すると、切れ幅・角度・切断長を自動選択
• 過酷な生産環境に適した堅牢なバックゲージ
• リニアガイドと予荷重ボールねじは保護カバー内に配置

装備

• 信頼性の高い主要メーカー製電気部品を採用
• 上刃2エッジ、下刃4エッジの標準刃（ステンレス対応）
• 非常停止付きフットペダルで操作、ペダル位置は操作性に合わせて配置可能
• ECOモードで省エネ運転が可能

安全装置

• 最新のCE規格に準拠した安全機能
• 作業領域を保護する後方光電バリア（ライトカーテン）

仕様 / 技術データ

• 作業領域 — 加工長さ: 4.100 mm; チャート深さ: 150 mm; 切断角: 0.5° - 2°; ストローク数: 8 H/min - 17 H/min; 押え: 20箇所; 押え能力: 32 t; テーブル寸法: 4.400 mm x 550 mm x 850 mm
• バックゲージ — リヤストップ: 1.000 mm; X軸送り速度: 9.000 mm/min
• 前方支持アーム — 本数: 3位置; 長さ: 1.000 mm
• 切断能力 — 板厚（最大）450 N/mm²: 10 mm; 700 N/mm²: 6 mm
• 駆動能力 — 主軸モーター定格: 22 kW; 油圧タンク容量: 200 l
• 寸法・重量 — 外形（L x W x H）: 5,25 m x 3,6 m x 2,35 m; 重量: 15.000 kg
