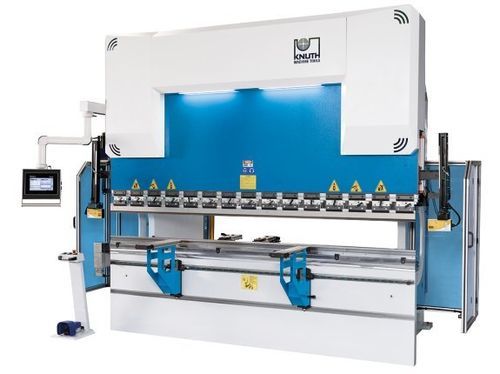

油圧式プレスブレーキ AHK V 30320 CNC

CNC精密

製品概要
AHK V 30320 CNC は、曲げ長さ 3,100 mm、定格 320 t の産業用 CNC プレスブレーキです。繰り返し精度が求められる板金成形向けに設計され、DELEM のグラフィカルタッチスクリーンによる効率的な CNC プログラミングとプロセス制御を備えています。

特長

• 320 t の押力、曲げ長さ 3,100 mm
• DELEM グラフィカルタッチ CNC による多軸制御
• 高性能 CNC 加工で仕上げた堅牢な溶接鋼製フレーム
• Promecam 工具取付け、焼き入れ・研削済み工具
• 工具部の AKAS レーザー安全装置

機械構造

• 認証鋼材を用いた溶接構造、応力除去処理および精密加工された取付面
• 荷重時の変形を抑えるプレストレス上部梁
• 引張応力部品は大きなRで設計し溶接割れを低減
• 長寿命を考慮した案内、ピストンベアリング、シール

作業領域

• 大きなスロート、長いストローク、狭いテーブルにより複雑な曲げ工程に対応

カウンターブイ（モデル依存）

• 厚板加工時に曲げ長さ全体で安定した精度を確保するためのモータ駆動下反り（オプション）

油圧システム

• 専用設計の油圧シリンダーを社内で研削・仕上げ
• 鍛造鋼製ピストンを焼入れ、研削、クロームメッキ処理
• 有名メーカーの油圧ブロックとバルブ、過負荷時の安全弁装備

バックゲージ

• 堅牢でメンテナンス性の高い設計、フロントから安全工具で素早く調整可能なゲージフィンガー

前方サポートアーム

• リニアガイド上をスムーズに移動する剛性の高いサポートアーム、位置固定可能；歯車ラックによる迅速な高さ調整；板面保護の産業用ブラシ

曲げ工具

• Promecam（欧州規格）工具取付けに対応、焼き入れ・研削済みで高精度なセットアップを実現

安全性と生産性

• 機能を損なわない工具部の AKAS レーザー安全監視システム
• CE 規格に準拠した安全設計、リアのライトカーテンと頑丈な側面ガード

標準装備（抜粋）

• DELEM DA‑53T 4 軸タッチ CNC（10.1" TFT）
• 線形ガイドとボールねじを備えた X 軸バックゲージ
• モータ駆動カウンターブイ、上型クイッククランプ、欧州型工具クランプ
• AKAS レーザー安全、リア光学バリア、非常停止付きフットペダル
• 移動式前方サポートアーム ×2、調整可能なバックゲージフィンガー ×2、ECO モード

オプション（抜粋）

• X/R/Z1/Z2 軸対応バックゲージシステム（最大 3,700 mm）
• 追加バックゲージフィンガー、追加サポートアーム、制御ユニット用空調
• DELEM DA58/DA66T/DA69T 等のアップグレード、PressMax DRM EcoPower、上型高さアップグレード

データシート / ブロシュア
本機種のデータシート（製品カタログ）を用意しています。

技術仕様

• 押付力：320 t
• 曲げ長さ：3,100 mm
• 支柱間距離：2,600 mm
• スロート深さ：410 mm
• ストローク：265 mm
• 開口：480 mm
• テーブル幅：110 mm
• テーブル高：920 mm
• X 軸移動量：750 mm
• 曲げ速度：8 mm/s
• 早送り：140 mm/s
• 戻り速度：130 mm/s
• X 軸送り速度：600 mm/s
• 主駆動定格：30 kW
• 油圧タンク容量：350 l
• 外形寸法（L x W x H）：4.1 m x 2.75 m x 3 m
• 質量：15,600 kg
