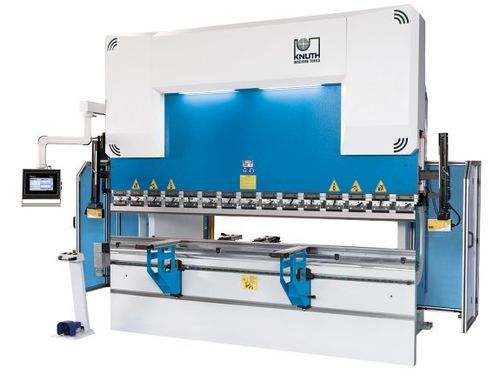

油圧式プレスブレーキ AHK V 20060 CNC

CNC精密

概要
AHK V 20060 CNCシリーズのプレスブレーキは、欧州の最新基準に適合した産業用プレスブレーキです。先進的な設計技術で開発され、最新の生産ラインで製造されることで、高精度、信頼性、再現性を実現します。本シリーズはDELEMのグラフィックタッチスクリーンCNC制御を標準装備しており、効率的なプログラミングと工程全体の制御が可能です。複数のバックゲージやオプションで、多様な生産要件に対応できます。

主な特長

• 高精度な加工品質
• 高品質な油圧・電子部品
• DELEM タッチスクリーン CNC 制御
• ツール部のレーザー光学式安全システム（AKAS）
• 生産時間を短縮する細部に配慮した設計

機械構造と詳細
機械フレーム

• 安定性と精度を確保する認証済み高品質鋼構造
• 溶接後に応力除去処理を行い、CNCセンターで仕上げ加工された取付面
• 溶接クラックを避けるため、大きな半径で設計された荷重部品
• 変形を抑えるために大断面で予荷重された上部ビーム
• 最大荷重時のズレを補償する測定システム支持構造
• 長寿命を見込んだガイド、ベアリング、シール

作業領域

• 複雑な折り曲げシーケンスに対応する大きな突出し、長いストローク、狭いテーブル

テーブルバンピング（オプション）

• 下テーブルの電動バンピング（モデルによる）：厚板でも全長にわたって精確な曲げ結果を保証

油圧システム

• 専用設計・社内製造・ホーニングされた油圧シリンダー
• 鍛造鋼製ピストン、焼入れ・研磨・クローム仕上げ
• 信頼性の高いメーカー製油圧ブロックおよびバルブ
• 過負荷時の損傷を防ぐ安全弁

バックゲージ

• 堅牢でメンテナンス性の高いバックゲージ構造
• 前面から安全工具で迅速に高さ調整できるゲージフィンガー

前方サポートアーム

• リニアガイド上を移動し位置固定できる安定したサポートアーム
• 高さ方向の迅速な位置決めのためのラック式ロック
• ワーク保護用の頑丈な産業用ブラシ

曲げ工具

• Promecam規格のヨーロッパタイプ工具ホルダーで幅広い工具に対応
• 硬化研削済み工具により精密なセットアップが可能

安全性と生産性

• AKASレーザー安全システムによりツール領域を実用的に監視
• 最新のCE指令に準拠した安全コンセプト
• 後方ライトカーテンおよび堅牢な側面ガードにより作業領域を保護

標準制御（例）
DELEM DA-53T タッチスクリーン CNC 制御：

• 最大4軸制御（Y1、Y2 + 補助2軸）、10.1インチカラー マルチタッチ TFT
• ホットキー操作とグラフィカルインターフェースで簡単にプログラム作成
• 機械制御機能：Y1-Y2、X、R軸、クラウン機能；バックゲージの第2軸をZ軸として構成可能
• 部品・工具のバックアップ/リストア用USBポート
• サーボ駆動・インバータ対応、Y軸制御の高度なアルゴリズム
• オプション：TandemLink、オフラインソフト Profile-53TL

標準装備（例）

• DELEM DA-53T 2D CNC 制御
• X軸用バックゲージ（リニアガイド＋予圧ボールねじ）
• 電動バンピング（機種による）
• クイックアクションのパンチホルダー
• AKAS レーザー安全システム
• 後方ライトカーテン
• ヨーロッパ規格工具取付
• ヨーロッパ形式のダイ（パンチ/ダイ）互換
• 非常停止スイッチ付きフットペダル
• 移動式前方サポートアーム 2基
• 高さ調整可能なバックゲージフィンガー
• 省エネのECOモード
• 取扱説明書

オプション装備（例）

• X・R軸用バックゲージシステム
• X軸用バックゲージ延長
• 追加バックゲージフィンガー
• 追加サポートアーム
• 電気キャビネット用空調
• 高トン数モデルおよび他のDELEM制御バリエーション（DA58/DA66T/DA69T）
• PressMax DRM EcoPower アクセサリ（トン数に応じて）

仕様 / テクニカルデータ

• 曲げ能力：60 t
• 曲げ長さ：2,100 mm
• フレーム間距離：1,600 mm
• 突き出し量：310 mm
• ストローク：210 mm
• 開口：425 mm
• テーブル幅：110 mm
• テーブル高さ：900 mm
• X軸ストローク：750 mm
• 曲げ速度：10 mm/s
• 早送り速度：190 mm/s
• 戻り速度：120 mm/s
• X軸送り速度：600 mm/s
• 主電動機出力：7.5 kW
• 油圧タンク容量：140 l
• 外形寸法（L x W x H）：3.1 m x 2.5 m x 2.52 m
• 重量：5,400 kg
