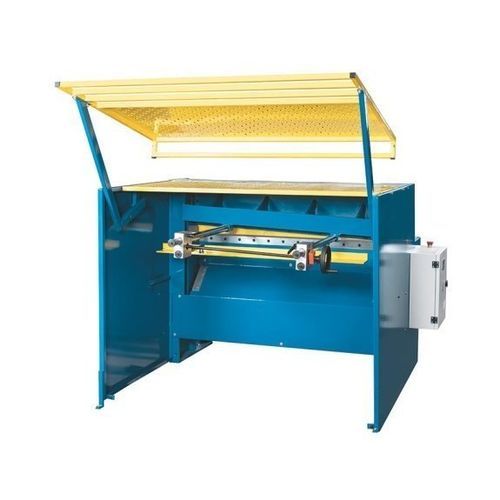

電動せん断機 KMT B 1253

プレートギロチン式自動

概要
KMT B 1253 は、工場のワークショップや修理作業、単品生産での長尺・厚板の切断向けに設計された電動ギロチンシャーです。剛性の高い溶接鋼製フレーム、ワークのねじれを低減する導引式カッターバー、精密に位置決めできる手動リアゲージを備えています。

主な特長

• 完全溶接の鋼製構造
• 長く頑丈な支持アーム（600 mm）
• フットスイッチ付き移動式操作ユニット
• カウンター付き手動リアゲージ（機械後方操作）

機械フレームと駆動

• 産業用途に適した頑丈な溶接鋼フレーム
• ゴム被覆の自動固定用ホールドダウン
• 切断精度を高める小さな刃角

材料支持

• 切断ラインへの精密な位置決めを容易にする側面角度ストップ
• 大判板を確実に支持する支持アーム

操作性と人間工学

• マークの視認性を高める切断ライン照明
• フットスイッチ付き移動式操作ユニットで両手が自由に使える

リアゲージ

• カウンター付き手動リアゲージで精密な位置決めが可能
• 日常の現場使用に耐える堅牢な構造
• リアゲージの作業領域は安全カバーで保護

技術仕様
作業領域
作業長さ: 1,250 mm
切断角度: 2°
ストローク/分（自動）: 30 H/min
刃長: 1,350 mm
作業テーブル高さ: 830 mm
支持アーム: 600 mm（2位置）

リアゲージ
リアストップ: 630 mm

切断能力
板厚（最大）- 450 N/mm²: 0.8–3 mm

駆動性能
主軸モーター定格: 3 kW

寸法・重量
外形寸法（長さ×幅×高さ）: 1.69 m × 1.48 m × 1.10 m
重量: 850 kg

特長 / 仕様

• モデル: KMT B 1253
• タイプ: 電動ギロチンシャー
• 作業長さ: 1,250 mm
• 刃長: 1,350 mm
• 切断角度: 2°
• ストローク/分（自動）: 30 H/min
• 作業テーブル高さ: 830 mm
• 支持アーム: 600 mm（2位置）
• リアストップ: 630 mm（手動、カウンター付）
• 切断能力（450 N/mm²）: 0.8–3 mm
• 主軸モーター定格: 3 kW
• 寸法（L×W×H）: 1.69 m × 1.48 m × 1.10 m
• 重量: 850 kg
• 人間工学: フットスイッチ付き移動式操作ユニット、切断ライン照明
• 安全: 作業領域は保護パネルで覆われている
