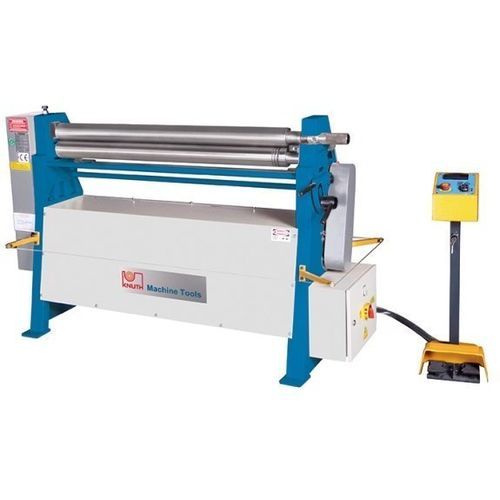

ローラー3本板材曲げ加工機 KRM AT 15/2,0

手動円錐形非対称

説明
KRM ATシリーズの機種は非対称ローラーを採用しており、ストレッチベンディング工程でも薄板に対して最適なトラクションを発揮し、高精度な曲げを可能にします。後部ローラーは手動で送り出します。上部ローラーは外側に旋回し、チューブ形状に曲げられたワークの取り出しが容易です。

ハイライト

• トラクション改善のための非対称ローラー配置
• 正確な位置決めを行うブレーキ付き主モーター
• ワイヤ挿入用溝付きの焼入れローラー（Ø 4/6/9 mm）
• 円錐曲げ機能を標準装備

製品詳細

• ローラーが非対称配置の3ロールプレートローラー
• ダクタイル鋳鉄製の剛性の高い機械フレーム
• ステンレス鋼にも対応する焼入れローラー
• ブレーキ付主駆動モーター（1.5 kW）
• 偏心ロック式で抜き取り容易な引き出し式上部ローラー
• 下・後部ローラーには標準でワイヤ挿入溝を装備
• 円錐曲げは標準装備（円錐曲げ時は能力低下）
• 後部ローラーは手動送り
• 左右回転用フットスイッチ付き移動式操作パネル

標準装備（抜粋）

• 円錐曲げ機能
• 焼入れローラー
• ローラーのワイヤ挿入溝
• 非常停止用セーフティロープ
• フットスイッチ付き分離型操作パネル
• モータ保護用サイドカバー
• 取扱説明書

オプション（抜粋）

• 後部ローラー位置用デジタル表示器
• 後部ローラーのモーター式調整（位置決め定規でパネルから調整）

仕様

• 作業長さ: 1550 mm
• 最大板厚（450 N/mm²）: 2 mm
• 最大板厚（700 N/mm²）: 1.8 mm
• 円錐曲げ時の最大板厚: 1.8 mm
• ローラー直径: 90 mm
• ローラ速度: 6 m/min
• ワイヤ溝径: 4 / 6 / 9 mm
• 主駆動モーター出力: 1.5 kW
• 外形寸法（L x W x H）: 2.13 m x 0.7 m x 1.2 m
• 重量: 580 kg
