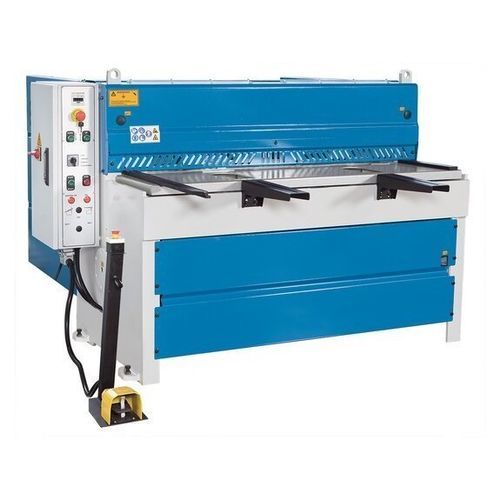

電動せん断機 KMT M 1303

プレートギロチン式電動式

製品概要
KMT Mシリーズは堅牢な構造で高い品質基準に基づいて製造されています。これらの最新の板金用ギロチンシャーは強力な駆動モーターを備え、平刃角は切断時のワークのねじれを最小限に抑えます。高精度のリアストッパーは手動で位置決めされます。

特長

• スライディングブロック案内を備えた頑丈な鋼板溶接構造
• ステンレス鋼用の刃物が標準装備
• 複数の切断面を持つリバーシブル刃
• 移動量表示付き手動リアストッパー
• 光幕により確保された作業領域

機械本体および駆動システム

• 機械フレームは非常に剛性の高い一体溶接鋼構造で、刃梁はスライディングブロック案内です
• 高精度ガイドによりきれいな切断が可能で、ステンレス板加工用の特殊刃が付属します
• 上刃は両面使用可能、下刃は4つの切断刃先を備えています
• 連続した剛性のあるホールドダウンが切断線直前で素材を固定します

材料支持

• 剛性の高い側面角度ストッパーにより板材を切断線に正確に整列できます
• 頑丈な支持アームが大判板の確実な保持を実現します
• 広い支持テーブルがワークハンドリングを容易にします

人間工学設計

• 切断線を照らす明るいLEDは、罫書き線上に明確な影を作ります
• 機械カバーの設計により上方からの垂直視認が可能で、正確な位置合わせができます
• 内蔵カットカウンターで加工数を把握できます
• 注油箇所および調整ねじは容易にアクセス可能で定期保守が簡便です

リアストッパー

• リアストッパーはハンドホイールで手動位置決めされます
• アナログの直線目盛により正確な位置決めが容易でダウンタイムを低減します
• リアストッパー付近の作業領域は光幕で保護されています

装備

• 可動フットスイッチによりオペレータは両手をワークの取り扱いに使えます
• 高品質の電気部品が信頼性の高い運転と最大稼働率を確保します
• 機械全体のカバーは安全性を高め、実用的な設計で精密加工されています

技術仕様（表）
作業領域
作業長さ: 1.360 mm
切断角: 2 deg
作業テーブル高さ: 810 mm
作業テーブル奥行: 390 mm
支持アーム数: 2 ポジション
支持アーム長: 450 mm
毎分ストローク数: 35 H/min

リアストッパー
リアストッパー: 750 mm

切断能力
板厚（最小） - 450 N/mm²: 0.25 mm
板厚（最大） - 450 N/mm²: 3 mm
板厚（最大） - 700 N/mm²: 1.5 mm

駆動出力
主駆動モーター出力: 3 kW

寸法・重量
外形寸法（長さ x 幅 x 高さ）: 1,92 m x 2,1 m x 1,26 m
重量: 1.250 kg

仕様一覧

• 型式: KMT M 1303
• 作業長さ: 1.360 mm
• 切断角: 2°
• テーブル高さ: 810 mm
• テーブル奥行: 390 mm
• 支持アーム: 2 ポジション、450 mm
• 速度: 35 ストローク/分
• リアストッパー: 750 mm（手動）
• 切断能力: 最大 3 mm @ 450 N/mm²；最大 1.5 mm @ 700 N/mm²；最小 0.25 mm @ 450 N/mm²
• 主駆動モーター出力: 3 kW
• 外形寸法: 1,92 m x 2,1 m x 1,26 m
• 重量: 1.250 kg
