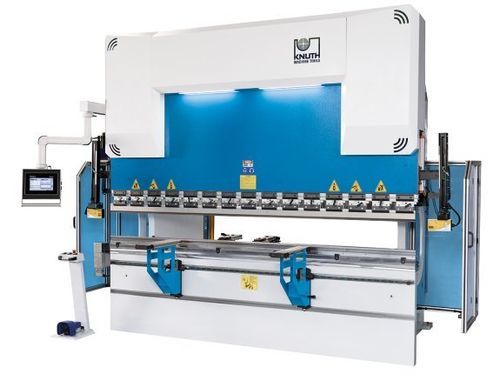

油圧式プレスブレーキ AHK V 30220 CNC

CNC精密

製品概要 AHK V 30220 CNC プレスブレーキは、欧州の機械基準に準拠した産業用曲げ加工向けに設計されています。DELEM のグラフィックタッチスクリーンを備え、CNC プログラミングと工程制御が可能で、複数のバックゲージオプションで生産要件に合わせて構成できます。

主な特長

• 精密に加工されたフレームと部品
• DELEM グラフィックタッチスクリーン（DA-53T）
• 工具部のレーザー光学式安全装置（AKAS）
• 厚板加工で均一な曲げを得るためのモータ駆動下側ボンビング（オプション）
• 専用設計の油圧シリンダーと実績ある油圧コンポーネント

機械フレーム

• 認証材料から製作された鋼製フレームをハイエンド CNC 加工で仕上げ
• 応力除去済み溶接構造と加工された取付面
• 変形を低減するための予荷重可能な大形上部ビーム
• 最大荷重時の変形を補償する計測システムホルダー
• 垂直荷重吸収に配慮した案内、ピストン用軸受およびシール

作業領域

• 大きなノーズ深さ、長いストローク、狭いテーブルにより複雑な曲げシーケンスに対応

ボンビング（オプション）

• 厚板加工時に全長で均一な曲げ結果を得るためのモータ駆動下側ボンビングが選択可能

油圧システム

• 機種専用に設計・ホーニングされた油圧シリンダー
• 鍛造鋼製ピストンは焼入れ・研削・クロムめっき処理
• 信頼性のあるメーカー製の油圧ブロックとバルブ
• 過負荷時の保護用安全弁を装備

バックゲージ

• 堅牢でメンテナンス性の高い構造
• 前面から安全工具で素早く調整可能なバックゲージフィンガー

前部サポートアーム

• リニアガイド上を滑らかに移動する剛性のあるサポートアーム、要求位置で固定可能
• ラック機構により高さの迅速な位置決めが可能
• シートの取り扱いを容易にし表面を保護する工業用ブラシ

曲げ工具

• Promecam タイプの工具取り付けで幅広い工具に対応
• 工具は焼入れ・研削済みで精密なセットアップが可能

安全性と生産性

• AKAS レーザー安全システムは工具領域を監視し機能を制限しない
• 安全コンセプトは現行の CE 指令に準拠
• 機械後部のライトカーテンおよび頑丈な側面ガードで作業領域を保護

制御装置（DELEM）

• DELEM DA-53T：10.1" TFT タッチスクリーン、標準で最大 4 軸（Y1/Y2, X, R）対応
• ホットキー操作、USB バックアップ、工具/材料/製品のデータベース
• 軸用高度アルゴリズム、プログラミング機能、タンデムおよびオフラインオプション

仕様

• 型式：AHK V 30220 CNC
• 押し力：220 t
  曲げ長さ：3.100 mm
  支柱間距離：2.600 mm
  突出し（ポケット深さ）：410 mm
  ストローク：265 mm
  開口幅：480 mm
  テーブル幅：110 mm
  テーブル高さ：900 mm
• X軸移動量：750 mm
• 曲げ速度：9 mm/s
  早送り速度：150 mm/s
  戻り速度：140 mm/s
  X軸送り速度：600 mm/s
• 主駆動モーター出力：22 kW
• 油圧タンク容量：350 l
  外形寸法（L x W x H）：4.1 m x 2.6 m x 2.85 m
  重量：12,000 kg
