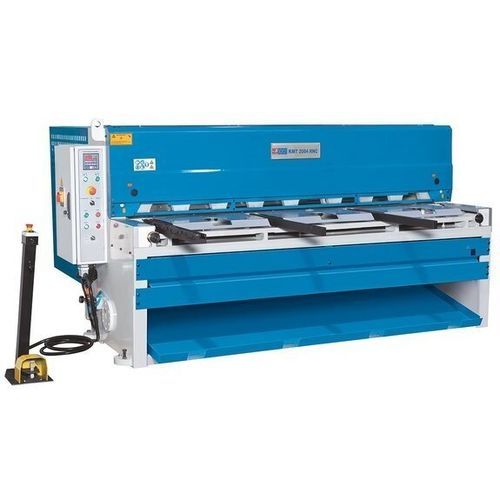

電動せん断機 KMT RNC 2004

プレートギロチン式CNC

製品概要
KMT RNC シリーズの本モデルは、産業用板材の精密切断向けに設計された板金せん断機です。強力な駆動、スライディングブロックガイド式の刃梁、低い切断角により、ワークのねじれを抑えた切断を実現します。隙間 (kerf) は手動で調整可能で、バックゲージはNC制御です。統合されたReturn-to-Sender機能により、切り落とし材の取り扱いが容易になります。

特長

• 溶接鋼製の堅牢なフレーム、スライディングブロックガイド
• NC制御バックゲージ、容易なプログラミング
• 自動、半自動、手動の各運転モード
• ステンレス加工用カッター標準装備
• 上刃は反転使用可能、下刃は複数刃先
• 切れ幅（kerf）調整可能
• 短尺材向けのReturn-to-Sender機能

マシンフレーム

• 非常に剛性の高い全溶接鋼製フレーム、刃梁はスライディングブロックでガイド
• 高精度ガイドによりクリーンな切断端が得られ、ステンレス用の特殊刃も付属
• 上刃は両面使用可能、下刃要素は4刃先
• 連続的で剛性のある保持装置が切断ライン近傍で板材を固定
• 最適な切れ幅は手動で調整可能

操作性・人間工学

• Return-to-Senderは切断された板材を自動で作業者位置に戻し、作業効率と安全性を向上
• 剛性のある側面角度ストップにより切断ラインに対する直角合わせが容易
• 大型板材を確実に支持する堅牢な支持アーム
• テーブルに埋め込まれた支持ローラーが取り扱いを容易にし、キズを防止
• 移動式フットスイッチで両手が自由に使える
• 切断ライン用の明るいLED照明がマーキング上に明瞭な影を作る
• 上方からの垂直視認を可能にするカバー設計で正確な位置合わせが可能
• 給脂箇所や調整ネジが容易にアクセス可能で保守が簡便

バックゲージ

• ボールねじとリニアガイドを備えた堅牢なバックゲージにより高い位置決め精度
• モータ駆動のバックゲージは自動／半自動／手動で精密な位置決めが可能
• NC制御バックゲージは迅速にプログラム可能
• バックゲージ作業領域はライトカーテンで保護
• オプション：Return-to-Senderを支援する板保持装置

装備

• 信頼性の高い稼働性と高可用性を支える高品質電気部品
• 安全性の高いフルカバー、実用的設計および精密加工

技術仕様

• 作業長さ: 2.060 mm
• 切断角: 1,3 deg
• 作業台高さ: 880 mm
• 作業台奥行き: 455 mm
• 支持アーム数: 2 ポジション
• 支持アーム長さ: 1.000 mm
• 毎分打撃数: 31 H/min
• バックゲージ: 750 mm
• 板厚 (最小) - 450 N/mm²: 0,2 mm
• 板厚 (最大) - 450 N/mm²: 4 mm
• 板厚 (最大) - 700 N/mm²: 2 mm
• 主軸駆動定格出力: 7,5 kW
• 外形寸法 (L x W x H): 2,7 m x 2,35 m x 1,4 m
• 重量: 3.100 kg
