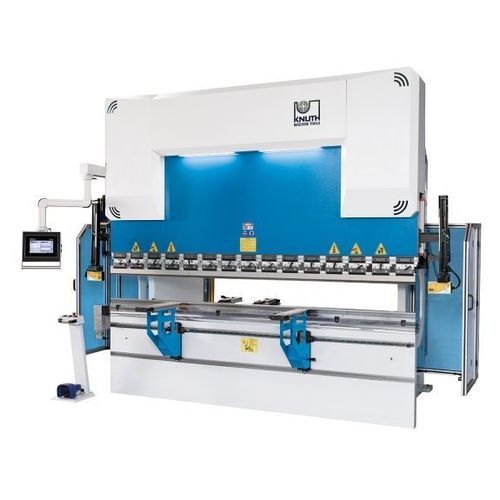

油圧式プレスブレーキ AHK V 13040CNC精密
お気に入りに追加する
商品比較に追加する
特徴
- 作動
- 油圧式
- 制御
- CNC
- その他の特徴
- 精密
- 押しつけ力
40 tf
- 折りたたみの長さ
1,300 mm
(51.2 in)- エンジン出力
5.5 kW
(7.48 hp)- 本体長さ
2,300 mm
(91 in)- 装置幅
2,500 mm
(98.43 in)- 装置高さ
2,450 mm
(96.46 in)- 包装重量
4,210 kg
(9,281 lb)- デーライト
425 mm
(17 in)- 最大ストローク
210 mm
(8 in)
詳細
概要
AHK V 13040 CNCは、欧州基準に準拠した産業用板金曲げ向けの油圧プレスブレーキシリーズです。DELEMのグラフィカルなタッチスクリーンCNCを搭載し、曲げ工程の高精度制御、柔軟なリアゲージ構成、繰り返し生産に適した堅牢な機械構造を提供します。
主な特長
機械フレーム
作業領域
クローニング（オプション）
油圧システム
リアゲージ
前部サポートアーム
曲げ工具
安全性と生産性
標準装備
技術仕様
AHK V 13040 CNCは、欧州基準に準拠した産業用板金曲げ向けの油圧プレスブレーキシリーズです。DELEMのグラフィカルなタッチスクリーンCNCを搭載し、曲げ工程の高精度制御、柔軟なリアゲージ構成、繰り返し生産に適した堅牢な機械構造を提供します。
主な特長
- 押圧能力：40 t、曲げ長さ：1,300 mm
- 効率的なプログラミングが可能なDELEMタッチスクリーン
- 高品質な油圧および電子部品
- 工具部のレーザー光学式安全システム（AKAS）
- 均一な曲げのためのモータ駆動クローニング（オプション）
機械フレーム
- 認証素材を用いた鋼製フレームにより高い剛性と精度を実現
- 溶接後に応力を除去した構造で、CNC加工センタで取り付け面を仕上げ
- 引張応力を受ける部材は大きなRで設計し溶接ひびを防止
- 大断面の上梁は予荷重可能で変形を最小化
- 測定システムホルダは最大荷重時の変形を補償
- ガイド、ピストンベアリング、シールは垂直荷重吸収に最適化
作業領域
- 大きなスロット深さ、長いストローク、狭いテーブルにより複雑な曲げ工程の作業空間を確保
クローニング（オプション）
- 下テーブルのモータ式クローニングにより、厚板でも全長にわたって均一な曲げ結果を実現
油圧システム
- 機械専用に設計された油圧シリンダを自社で製造・ホーニング
- 鍛造鋼製のピストンは焼入れ、研削、クロムめっき処理
- 信頼性の高いメーカー製の油圧ブロックおよびバルブを採用
- 過負荷時の保護用安全弁を搭載
リアゲージ
- 堅牢でメンテナンス性の高いリアゲージ設計
- ゲージフィンガーは機械前面から安全工具で素早く調整可能
前部サポートアーム
- 直線ガイド上を滑らかに動く剛性の高いサポートアーム、任意位置で固定可能
- ラック式で高さを素早く位置決め
- 工業用ブラシが板面を保護し取扱いを容易に
曲げ工具
- Promecam（欧州）工具取付けにより豊富な工具に対応
- 全ての工具は焼入れ・研削処理され精密なセットアップが可能
安全性と生産性
- AKASレーザー安全システムにより工具周辺を監視、機能を妨げずに安全を確保
- 最新のCE指令に基づく安全コンセプト
- 機械後部のライトカーテンと側面の堅牢なガードで作業領域を保護
標準装備
- DELEM DA-53T タッチスクリーン（4軸CNC）
- X軸リアゲージ（リニアガイド + ボールねじ）
- クイッククランプ上型およびEUROPEAN TYPE上型（835 mm 分割）
- EUROPEAN TYPE 下型 4V H: 60x60 mm
- AKASレーザー安全システム、後部ライトバリア
- 非常停止付きフットペダル、可動式前部サポートアーム2本、高さ調整可能なリアゲージフィンガー2本
- ECOモード（省エネ機能）および取扱説明書
技術仕様
- 押力：40 t
- 曲げ長さ：1,300 mm
- サイドフレーム間距離：1,100 mm
- スロット深さ：310 mm
- ストローク：210 mm
- 開口：425 mm
- テーブル幅：110 mm
- テーブル高さ：850 mm
- X軸移動量：750 mm
- 曲げ速度：10 mm/s
- 早送り：180 mm/s
- 戻り速度：120 mm/s
- X軸送り速度：600 mm/s
- 主駆動出力：5.5 kW
- 油圧タンク容量：120 l
- 外形寸法（L x W x H）：2.30 m x 2.50 m x 2.45 m
- 重量：4,210 kg
