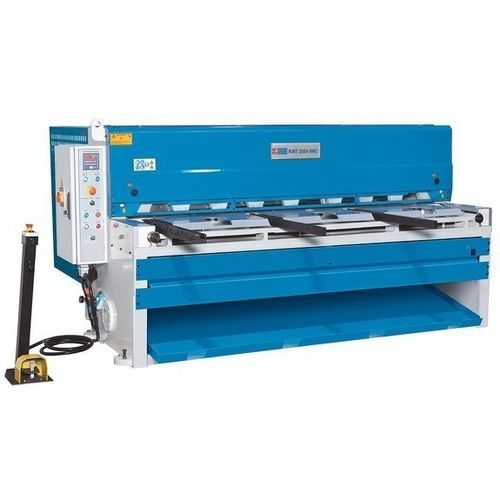

電動せん断機 KMT RNC 3004

プレートギロチン式CNC

概要
本モデルはKMT RNCシリーズのモータ駆動ギロチンシャーで、工業生産向けの精密な板金切断に適しています。剛性の高い溶接鋼フレーム、スライディングブロックガイド付カッターバー、低い切断角によりワークの歪みを抑えます。切れ幅は手動調整可能で、後方ストッパーはNC制御です。短い切断片を作業位置へ戻す自動返却機能によりハンドリングが簡素化されます。

特長

• カッターバー用スライディングブロックガイドを備えた溶接鋼フレーム
• 簡単にプログラム可能なNC制御の後方ストッパー
• 自動、半自動、手動の各動作モード
• ステンレス加工用の標準カッター；上刃はリバーシブル、下刃は複数の切断エッジ
• 手動による切れ幅調整
• 切断片を作業位置に自動で戻す自動返却機能

機械フレーム

• 非常に高剛性の全溶接鋼構造と高精度スライディングガイドにより、クリーンで再現性の高い切断を実現
• ステンレス加工用の特殊カッターが付属；上刃は両面使用可能、下刃は4つの切断エッジを備える
• 切断ライン直前でワークを固定する連続式の堅牢なホールドダウン
• 素材に応じて最適な切れ幅を手動で調整可能

人間工学

• 自動返却機能により短い切片を自動的に作業位置へ戻し、作業効率と安全性を向上
• 側面角度ストッパーにより板の直角位置合わせが容易
• 大型板を確実に保持する堅牢なサポートアーム
• テーブルに埋め込まれた支持ローラーで取り扱いが容易、キズを低減
• 移動式フットスイッチで両手を使ってワークを操作可能
• 明るいLED切断ライン照明によりマーキング線の影がはっきり見える
• 上方からの垂直視認を可能にするカバー設計で精確な位置合わせが可能
• 給油箇所や調整ねじはメンテナンスしやすく配置

後方ストッパー

• ボールねじと直線ガイドを備えた堅牢な後方ストッパーで高い位置決め精度を確保
• モータ駆動のバックゲージは自動／半自動／手動で精密な位置決めを実現
• NC制御によりバックゲージのプログラミングが簡単かつ迅速
• バックゲージ後方の作業領域は光幕で保護
• 自動返却機能をサポートする板材保持装置をオプションで用意

装備

• 信頼性の高い運転と高稼働率を確保する高品質の電気部品
• 実用性と安全性を考慮したフルカバー構造

技術仕様

• 加工長さ：3,060 mm
• 切断角度：1.3°
• 作業台高さ：880 mm
• 作業台奥行き：455 mm
• サポートアーム数：3位置
• サポートアームストローク/長さ：1,000 mm
• 毎分ストローク数：31 H/min
• バックゲージ（モータ付）：750 mm
• 切断能力（450 N/mm²）：0.2 mm（最小）– 4 mm（最大）
• 切断能力（700 N/mm²）：2 mm（最大）
• 主軸駆動モータ：11 kW
• 外形寸法（L × W × H）：3.7 m × 2.35 m × 1.4 m
• 重量：4,100 kg
