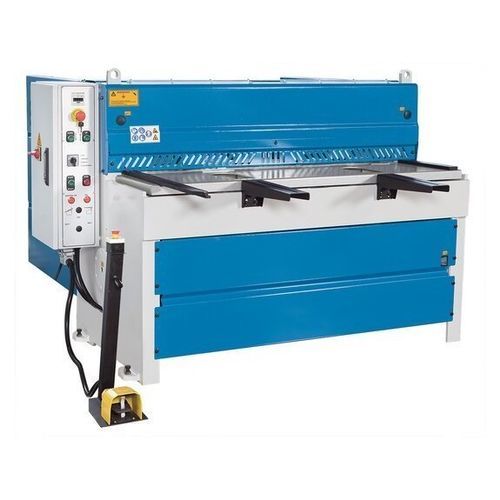

電動せん断機 KMT M 1503

プレートギロチン式電動式

製品概要 KMT M 1503 は、産業用途の高精度な板金切断用に設計されたモータ式ギロチンせん断機です。カッターバーはスライディングブロック（カム）式ガイドで案内され、後方のバックゲージは手動で高精度に位置決めできます。駆動力と低い刃角によりワークのねじれを抑え、きれいな切断を実現します。

ハイライト

• 全溶接の頑強な鋼製フレーム、スライディングブロックガイド
• ステンレス鋼用の特殊刃を標準装備
• 上下刃のリバーシブル仕様（上刃両面使用、下刃は多刃仕様）
• 手動バックゲージ 750 mm（ストローク表示付き）
• 作業領域はライトカーテンおよび指保護で保護

機械本体と駆動系

• 完全溶接の堅固な鋼製フレームでカッターバーの安定した案内を実現
• スライディングブロックガイドにより精密で再現性のある切断が可能
• 上刃はリバーシブル、下刃は複数の切削エッジで長寿命
• 切断線直前で素材を保持する連続型ハードホールドダウン

材料支持

• 側面のスクエアストップにより切断線に対して直角に素材を合わせやすい
• 大型ワークの保持に耐える堅牢な支持アームと広い支持テーブル
• 支持アームは2位置でワークフローに合わせて使用可能

人間工学設計

• 切断ラインを明瞭にする明るいLED照明が影を作り、正確な位置決めを支援
• 上方からの垂直視認を可能にするカバー設計で位置合わせを容易に
• カウント機能内蔵、給油点や調整ネジにアクセスしやすく保守が簡便

バックゲージ

• ハンドホイールによる手動位置決め、アナログスケールで正確に設定可能
• バックゲージ領域はライトカーテンで保護されている

標準装備

• 750 mm 手動バックゲージ
• 切断カウンター
• 切断線照明とシャドウイルミネーション
• 指保護ケージ、光電センサ付きリアカバー
• 上刃（2エッジ）／下刃（4エッジ）
• 非常停止付きフットスイッチ
• T溝付きスクエアアーム、ストッパー、定規
• 前方のシートホールドアーム（角型堅牢タイプ）
• 取扱説明書

仕様 / 技術データ

• 型式: KMT M 1503
• 作業長さ: 1560 mm
• 切断角: 2°
• 作業テーブル高さ: 810 mm
• テーブル深さ: 390 mm
• 支持アーム: 2位置、450 mm
• ストローク数: 35 H/min
• リアストップ: 750 mm（手動）
• 切断能力 (450 N/mm²): 0.25 mm – 3 mm
• 切断能力 (700 N/mm²): 1.5 mm
• 主駆動モーター出力: 3 kW
• 外形寸法 (L x W x H): 2.1 m x 2.1 m x 1.26 m
• 重量: 1,500 kg
