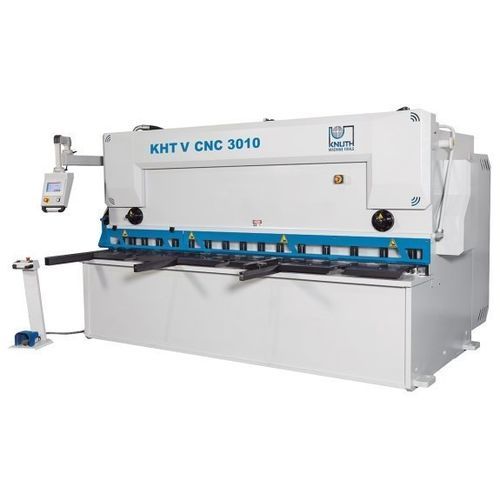

油圧式せん断機 KHT V 3010 CNC

プレートギロチン式CNC

概要
油圧式ギロチンシャー KHT V 3010 CNC は、精度、再現性、稼働率が求められる産業用板金切断向けに設計されています。ガイド付きのカッターバーと角度調整機構によりワークのねじれを最小限に抑え、手直しを減らします。Cybelec のタッチスクリーン制御により、切れ幅（ケルフ）、角度、切断長さを自動設定して安定した加工を実現します。標準の刃物はステンレス鋼にも対応し、頑強な後ろ当て（バックゲージ）で正確な位置決めが可能です。各種オプションで適用範囲を拡大できます。

特長

• Cybelec Touch 8（CybTouch 8 G）タッチ制御
• プリロード付きボールねじの駆動バックゲージ
• 制御式切れ幅（刃間）調整
• 制御式切断角度調整
• 上刃／下刃ともにステンレス対応
• 非常停止付きフットペダル操作
• 省エネのECOモード

機械フレーム

• 溶接後に応力除去処理を施した重量級フレームで高剛性を確保
• 5軸門型フライスで一回のチャックでフレームを加工し高精度を実現
• 引張荷重がかかる部材は大きなR形状で割れの発生を抑制
• 下刃取付け構造とカッターバーはねじれを最小化し荷重分布を最適化
• 各層 ≥ 60 µm の二層塗装による耐久性の高い仕上げ

材料支持

• ローラーボール付大型ワークテーブルで取り扱いが容易
• 堅牢な側面角度ストッパーで安全な板材整列を実現
• 大型板を支持する長い頑丈な前方支持アーム

油圧

• 両油圧シリンダのピストンは研削仕上げ（表面粗さ 2 µm）でシール寿命を延長
• シリンダ本体は高強度 SAE 1040 鍛造材
• 信頼性が高く保守性に優れた油圧システム
• 油圧式の保持装置が切断時に板を切断線近傍で確実に押さえる

バックゲージと制御

• 長さ、板厚、材料強度を入力すると制御装置が自動でケルフ、角度、切断長を選択
• 過酷な生産環境に対応する堅牢なバックゲージ
• 直線ガイドとプリロード付きボールねじを保護カバー内に配置

標準装備

• 信頼性の高いメーカー製電気部品を採用
• 上刃（2刃）・下刃（4刃）を標準装備（ステンレス対応）
• 緊急停止機能付きフットペダル、設置位置は柔軟に設定可能
• ECOモードにより長時間停止後は油圧ポンプを停止し、制御から簡単に再始動可能

安全

• 最新のCE規格に準拠した安全設計
• 作業領域を保護するリア光電バリア（ライトガード）

仕様 / 技術データ

• 型式: KHT V 3010 CNC
• 有効切断長: 3.050 mm
• スロート深さ: 150 mm
• 切断角度: 0.5° - 2°
• ストローク数: 10 H/min - 19 H/min
• 保持（プレミラム）: 16 ポジション
• 保持力: 25 t
• テーブル寸法: 3.380 mm x 550 mm x 830 mm
• バックゲージ後端: 1.000 mm
• バックゲージ送り速度（X軸）: 9.000 mm/min
• 前方支持アーム: 2 ポジション（長さ 1.000 mm）
• 切断能力 (450 N/mm²): 10 mm（最大）
• 切断能力 (700 N/mm²): 6 mm（最大）
• 主電動機出力: 22 kW
• 油圧タンク容量: 200 l
• 外形寸法 (L x W x H): 4,15 m x 3,6 m x 2,1 m
• 重量: 9.600 kg
