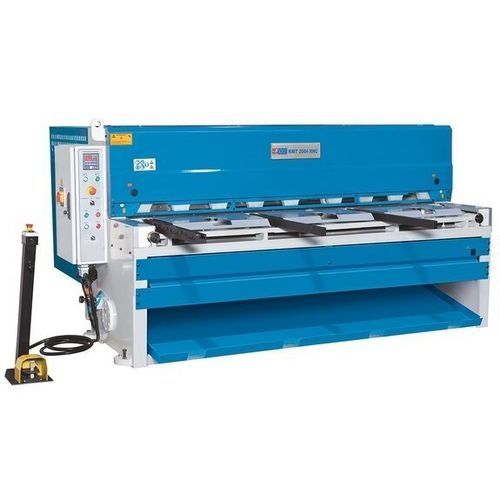

電動せん断機 KMT RNC 2504

プレートギロチン式自動

製品概要
本モデルはKMT RNCシリーズに属する、高精度に加工された板金用ギロチンシャーです。高性能なモーター駆動により優れた切断能力を発揮します。スライディングブロックガイド付きのカッターバーと小さな切断角により、ワークのねじれを最小限に抑えた切断が可能です。切れ幅は手動で調整でき、バックゲージはNC制御で位置決めします。統合されたReturn-to-Sender機能により、切断後の板材取り扱いが大幅に簡素化されます。

ハイライト

• スライディングブロックガイドを備えた溶接鋼製フレーム
• NC制御のバックゲージで簡単にプログラム可能
• 自動、半自動、手動の各動作モード
• ステンレス鋼加工用カッターを標準装備
• 複数の切削面を持つリバーシブルカッター
• 切れ幅の手動調整機能
• Return-to-Sender機能

製品詳細
機械フレーム

• 機械フレームは非常に剛性の高い一体溶接鋼構造で、カッターバーはスライディングブロックでガイドされます
• 高精度ガイドによりきれいな切断面を実現し、ステンレス鋼板加工用の特殊カッターが含まれます
• 上部カッターは両面使用可能で、下部カッターは4つの切刃を備えています
• 連続した剛性のあるホールドダウンが切断ライン直前で板材を固定します
• 加工に適した切れ幅は手動で調整可能です

人間工学設計

• 「Return-to-Sender」機能により切断された板材が自動的に操作員位置へ戻り、工程効率と安全性が向上します
• 剛性の高い側面角度ストップが板材を切断線に対して直角に正確に整列させます
• 大型板を確実に支持する頑丈なサポートアーム
• ワーク取り扱いを容易にし、表面の傷を防ぐためにテーブルに埋め込まれた材料支持ローラー
• 可動フットスイッチにより操作性を向上させ、両手でのワーク取り扱いが可能
• 切断ラインの明るいLED照明で視認性を確保
• 上方からの垂直視認を可能にする本体カバー設計で正確な位置合わせが可能
• 全ての給脂ポイントと調整ネジは保守のために容易にアクセスできます

バックゲージ

• 高精度な位置決めを実現するボールねじおよびリニアガイドを備えた堅牢なバックゲージ
• 自動・半自動・手動モードで正確に位置決めできるモーター式バックゲージ
• NC制御のバックゲージは容易かつ迅速にプログラム可能
• バックゲージ周辺の作業領域は光線検出器で保護されています
• Return-to-Sender機能をサポートする板材保持装置がオプションで利用可能

装備

• 信頼性の高い稼働と高い稼働率を実現する高品質な電気部品
• 最大限の安全性、実用的なデザインおよび高精度な加工に配慮したフルマシンカバー

仕様 / 技術データ

• 作業領域
  作業長さ: 2.560 mm
  切断角度: 1.3 deg
  作業テーブル高さ: 880 mm
  作業テーブル深さ: 455 mm
  サポートアーム数: 2 ポジション
  サポートアーム長: 1.000 mm
  毎分ストローク数: 31 H/min
• バックゲージ
  バックゲージストローク: 750 mm
• 切断能力
  板厚 (最小) - 450 N/mm²: 0.2 mm
  板厚 (最大) - 450 N/mm²: 4 mm
  板厚 (最大) - 700 N/mm²: 2 mm
• 駆動能力
  主駆動モーター出力: 7.5 kW
• 寸法および重量
  外形寸法 (長さ x 幅 x 高さ): 3.2 m x 2.35 m x 1.4 m
  重量: 3,500 kg
