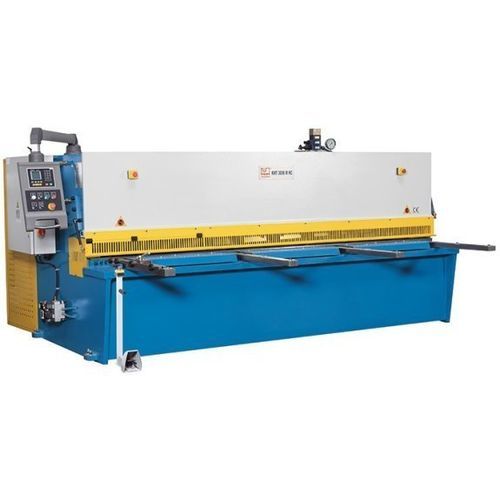

油圧式せん断機 KHT 3006 M NC

プレートギロチン式スイングビーム

概要
KHT 3006 M NCは、スイングビーム（揺動梁）構造の油圧ギロチンシャーです。切断梁は機械本体に固定されたピボットベアリングで案内され、上刃と下刃のかみ合わせを防ぎつつ直線的な切断を実現します。バックゲージはESTUN E21 NCコントローラにより、単独切断およびプログラム運転で正確に位置決めされます。

特長

• 正確な位置決めを行うESTUN E21 NC制御
• 保護ハウジング内に配置された予荷重付きボールねじ式バックゲージ
• 薄板取り扱い用のエア保持装置
• ステンレス鋼に対応する上刃・下刃
• 調整可能な角度ストップと長い前方支持アーム

機械フレーム

• 応力除去処理を施した溶接鋼製フレーム、スイングビーム構造
• 切断梁は揺動運動を行い、各切断後に刃間が復元される設計
• 利点：ねじれの少ない切断、切断材の確実な排出、刃の寿命延長、切断隙間の簡単な調整

材料支持

• ローラーボールを備えた大きな作業テーブルで、板材の取り扱いと精密な位置決めが容易
• 調整式の剛性ある角度ストップと1,000 mmの前方支持アーム（3本）で大判板を確実に支持

油圧

• 信頼性が高く、保守性に優れた油圧システムを採用
• 切断中は油圧制御のホールドダウンが切断線付近で板材を安定固定

バックゲージ

• 過酷な生産環境に適した堅牢なバックゲージシステム
• 予荷重ボールねじが保護ケース内に設置され、精度と耐久性を確保

装備

• ESTUN E21 NCにより単発切断およびプログラムでバックゲージを容易に位置決め
• 非常停止スイッチ付きの移動式フットペダルで操作
• シート上に投影されるシャドウラインで正確な切断位置を表示
• ステンレス用標準上刃・下刃（4切断面）

安全

• 視認性向上のため最大1,000 mmまで折りたためる全長指保護装置
• 後方作業領域を保護するライトバリア
• 安全設計は最新のCE規格に準拠

標準装備

• ESTUN E21S NCコントロール — 位置決め、切断中のリトラクト、自動復帰、パラメータのバックアップ/復元、最大40プログラム/25ステップ
• 薄板向けの空圧支持装置
• 精密な単発・連続切断用の制御バックゲージ
• 正確なアライメントを可能にするシャドウライン
• 前方支持アーム 3本（長さ 1,000 mm）
• 非常停止付き移動式フットペダル
• 手動切断ギャップ調整
• 折りたたみ式の全長指保護
• 後方用ライトバリア安全システム
• ステンレス用標準刃（4切断面）
• 操作工具および取扱説明書

オプション

• 油圧オイルクーラー — 量産や高温環境に推奨
• 自動集中給油装置 — 保守時間と摩耗を低減

仕様 / 技術データ

• 型式：KHT 3006 M NC
• 作業長：3,200 mm
• 喉深さ：150 mm
• 切断角：1.5°
• ストローク数：14 H/min
• ホールドダウン：13ポジション（容量 20 t）
• テーブル寸法：3,530 mm x 465 mm x 800 mm
• バックゲージ後端：1,000 mm
• X軸送り速度：2,280 mm/min
• 前方支持アーム：3ポジション、長さ 1,000 mm
• 切断能力：最大 6 mm @ 450 N/mm²；最大 4 mm @ 700 N/mm²；最小 0.6 mm
• 主軸動力：7.5 kW
• 油圧タンク容量：250 l
• 外形寸法（L×W×H）：3.84 m x 1.68 m x 1.62 m
• 重量：6,700 kg
