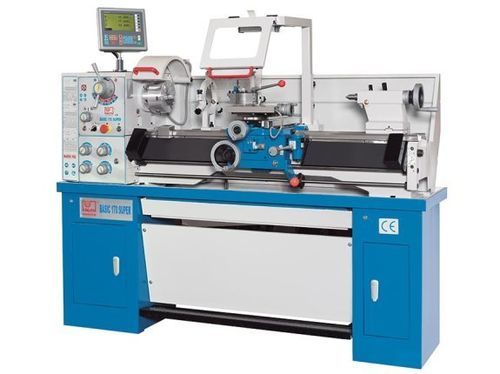

Torno convencional Basic 170 Super

horizontalde 2 eixosCamlock D1-4

Visão geral
O Basic 170 Super é um torno convencional para metais projetado para produção de peças unitárias, reparos e formação. Uma ampla gama de acessórios opcionais permite configurar a máquina conforme as necessidades da oficina.

Destaques

• Pequena área ocupada para oficinas com espaço limitado
• Equipamento standard abrangente para várias operações de torneamento
• Indicador de posição 3 eixos com réguas lineares

Área de trabalho
Entre-eixos: 1000 mm
Diâmetro de usinagem sobre bancada: 330 mm
Diâmetro de usinagem sobre carro: 198 mm

Deslocamentos
Deslocamento eixo X: 170 mm
Deslocamento eixo Z1: 95 mm
Faixa de rotação do carro superior: ±360°

Cabeçote
Faixa de velocidades do fuso: 70 - 2000 rpm
Passagem do fuso: 38 mm
Fixação do fuso: Camlock D1-4
Conicidade do fuso: MT5

Avanços
Avanço eixo X: 0,014 - 0,38 mm/rot
Avanço eixo Z: 0,052 - 1,392 mm/rot

Rosqueamento
Rosca métrica: 0,4 - 7 mm (26 posições)
Rosca Whitworth: 4 - 56 TPI (34 posições)

Contre-ponta
Diâmetro do caneco da contre-ponta: 33 mm
Conicidade da contre-ponta: MT3
Curso do caneco: 100 mm
Ajuste transversal: ±10 mm

Potência
Potência nominal do motor principal: 1,5 kW

Dimensões e peso
Dimensões (C×L×A): 1,83 m × 0,68 m × 1,32 m
Peso: 520 kg

Detalhes do produto / características adicionais

• Engrenagens do cabeçote endurecidas e retificadas
• Velocidade máxima do fuso 2000 rpm
• Rolamento do cabeçote ajustável
• Cama em ferro fundido com guia dupla em V, endurecida e retificada
• Intertravamento para evitar operação simultânea do parafuso e do eixo de avanço
• Transmissão principal e engrenagens de avanço em banho de óleo
• Caixa do avental de parede dupla com lubrificação por banho de óleo
• Todas as guias são ajustáveis

Controlo & software (opcional)
Indicador de posição 3 eixos X.Pos 3.2: resolução 0,005 mm; controlo do fuso ON/OFF; conversão polegadas/metric; comutação ABS/INC; visualização raio/diâmetro; soma Z1/Z2; torneamento cónico; cálculo de círculo de furos; função de velocidade de corte constante.

Equipamento standard (principais itens)

• Indicador de posição 3 eixos X.Pos 3.2 (réguas ópticas, resolução 5 µm)
• Opções de porta-ferramentas de troca rápida e diversos suportes de ferramenta
• Platos de 3 e 4 garras, pratos e conjuntos de garras
• Paragem micrométrica para repetibilidade
• Suportes fixos e móveis (lunetas)
• Calibre de rosca para retomar roscas
• Proteção de mandril com enclavamento, protetor do porta-ferramentas, travão de pé, luz de trabalho, bandeja de cavacos, caixa de ferramentas, manual
