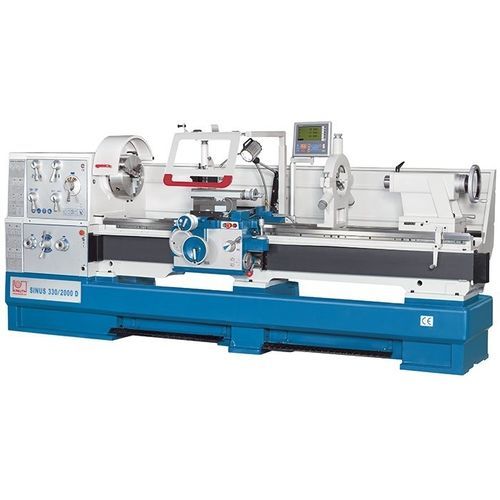

Torno convencional Sinus 400/2000 D

horizontalD1-8para peças longas

Visão geral
Sinus D é a maior série no segmento de tornos convencionais. O projeto baseia-se numa bancada monobloco em ferro fundido pesado e numa embraiagem multidisco mecânica entre motor e fuso. Ponte de bancada removível, avanço rápido e dispositivo de torneamento cónico permitem a usinagem de peças longas e flanges de grandes dimensões.

Destaques

• Bancada monobloco em fundição para elevada rigidez
• Peça-montante robusta com rolamentos de fuso de grande dimensão e 105 mm de diâmetro de passagem
• Avanço rápido nos eixos X e Z para reduzir tempos não produtivos
• Dispositivo de torneamento cónico incluído para ampliar aplicações
• Funções de segurança e proteções integradas

Detalhes do produto

• Bancada: Base monobloco em fundição pesada; guias temperadas por indução e rectificadas para precisão duradoura e baixo desgaste.
• Fuso e grupo de avanços: Construção robusta para elevada precisão e funcionamento suave sob carga; passagem do fuso 105 mm; embraiagem multidisco mecânica para arranques controlados.
• Suporte (luneta): Luneta deslocável longitudinal e transversalmente em avanço rápido para reduzir tempos auxiliares; protecção contra sobrecarga e cobertura do fuso para minimizar contaminação.
• Contra-ponta: Castanha longa (235 mm) com régua legível e regulação lateral para trabalhos cónicos e operações de furação profundas.
• Equipamento e acessórios: Lubrificação centralizada no suporte; dispositivo de torneamento cónico de série; sistema de porta-ferramentas de troca rápida com cartucho; luneta fixa e móvel incluídas; grande proteção traseira contra salpicos; iluminação LED integrada; sistema de refrigeração e ferramentas operativas incluídas.

Especificações técnicas (tabelas selecionadas)
Área de trabalho
Comprimento da peça (máx.): 2.000 mm
Diâmetro de torneamento sobre bancada: 800 mm
Diâmetro sobre luneta: 570 mm
Diâmetro sem ponte: 1.035 mm
Comprimento da ponte: 330 mm
Largura da bancada: 400 mm

Percursos
Percurso eixo X: 420 mm
Percurso eixo Z1: 230 mm
Alcance de oscilação do carro superior: 70°

Fuso
Velocidade do fuso: 25 1/min - 1.600 1/min
Diâmetro de passagem do fuso: 105 mm
Montagem do fuso: D1-8
Conicidade do fuso: ø 113 mm / 1:20

Avanço rápido
Avanço rápido X: 2.000 mm/min
Avanço rápido Z: 4.000 mm/min

Avanços
Avanço X: 0,022 mm/rot - 0,74 mm/rot
Avanço Z: 0,044 mm/rot - 1,48 mm/rot

Rosqueamento
Rosca métrica: 0,45 mm - 120 mm
Diametral: 0,88 DP - 160 DP
Módulo: 0,25 mm - 60 mm
Whitworth: (54) 7/16 - 80 TPI

Contra-ponta
Diâmetro do castelo: 90 mm
Conicidade: 5 MT
Curso do castelo: 235 mm
Ajuste transversal: ± 11 mm

Potência de acionamento
Potência do motor principal: 7,5 kW

Medidas e peso
Dimensões (C x L x A): 3,74 m x 1,14 m x 1,91 m
Peso: 3.500 kg

Características / dados técnicos

• Modelo: Sinus 400/2000 D
• Categoria: Torno convencional
• Comprimento peça (máx.): 2.000 mm
• Diâmetro sobre bancada: 800 mm
• Diâmetro sobre luneta: 570 mm
• Largura bancada: 400 mm
• Percurso X: 420 mm
• Percurso Z1: 230 mm
• Faixa de velocidade fuso: 25 - 1.600 1/min
• Diâmetro de passagem do fuso: 105 mm
• Montagem do fuso: D1-8
• Conicidade fuso: ø 113 mm / 1:20
• Avanços rápidos X/Z: 2.000 / 4.000 mm/min
• Intervalos de avanço X/Z: 0,022–0,74 mm/rot / 0,044–1,48 mm/rot
• Intervalos de roscas: métrica 0,45–120 mm; diametral 0,88–160 DP; módulo 0,25–60 mm; Whitworth (54) 7/16–80 TPI
• Diâmetro/curso do castelo: 90 mm / 235 mm
• Potência principal: 7,5 kW
• Dimensões (C×L×A): 3,74 m × 1,14 m × 1,91 m
• Peso: 3.500 kg
