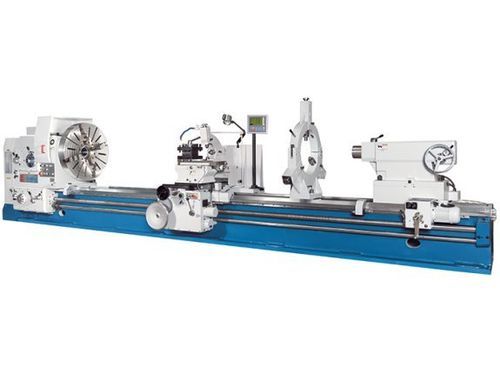

Torno convencional DL E Heavy 620/5000

horizontalde 3 eixospara peças longas

Descrição
A série DL E Heavy permite usinar diâmetros de torneamento muito grandes e comprimentos de peça extensos. Esta família de tornos realiza usinagem convencional de peças até 8.000 mm de comprimento e mais de 1.600 mm de diâmetro. A bancada extra‑larga e fortemente nervurada suporta grandes massas de peça. Motores potentes acionam o fuso principal através de uma embraiagem multidisco ajustável. O avanço rápido no cabeçote e a contra‑ponta motorizada aumentam a eficiência em bancadas longas.

Destaques

• Distância entre pontas até 8.000 mm
• Furo do fuso 130 mm
• Motor principal 22 kW
• Avanços rápidos em X e Z
• Fornecido com indicador de posição 3 eixos montado

Área de trabalho
Comprimento da peça (máx.): 5.000 mm
Diâmetro de torneamento sobre bancada: 1.250 mm
Diâmetro de torneamento sobre suporte: 900 mm
Peso da peça (máx.): 6.000 kg
Largura da bancada: 755 mm
Capacidade máx. (entre pontas): 6.000 kg
Capacidade máx. (no mandril): 1.500 kg

Percursos
Percurso eixo X: 630 mm
Percurso eixo Z: 4.800 mm
Percurso eixo Z1: 300 mm
Faixa de oscilação do carro superior: ±180°

Cabeçote
Rotações fuso (direita): 3,15 1/min - 315 1/min
Rotações fuso (esquerda): 4 1/min - 315 1/min
Furo do fuso: 130 mm
Fixação do fuso: ISO A2-15

Avanço rápido
Avanço rápido X: 1.870 mm/min
Avanço rápido Z: 3.740 mm/min

Avanços
Avanço X: 0,064 mm/R - 12 mm/R
Avanço Z: 0,032 mm/R - 6 mm/R
Avanço Z1: 0,016 mm/R - 3 mm/R

Rosqueamento
Rosqueamento métrico: 1 mm - 120 mm
Rosqueamento diametral: (42) 30 - 1/4 DP
Rosqueamento módulo: 0,5 mm - 60 mm
Rosqueamento Whitworth: (48) 0,5 - 60 TPI

Contra‑ponta
Diâmetro do fuso da contra‑ponta: 160 mm
Cono do fuso da contra‑ponta: métrico 80
Curso do fuso da contra‑ponta: 300 mm
Ajuste transversal contra‑ponta: ±2,5 mm

Potência de acionamento
Potência do motor principal: 22 kW

Medidas e pesos
Dimensões (C×L×A): 8,1 m x 1,88 m x 1,92 m
Peso: 13.300 kg

Equipamento padrão / itens selecionados

• Indicador de posição 3 eixos X.Pos 3.2 (montado)
• Embreagem de sobrecarga no avental
• Joystick para avanço X e Z montado no suporte
• Posicionamento motorizado da contra‑ponta (para distâncias entre pontas ≥ 3000 mm)
• Suportes e lunetas para peças longas

Especificações técnicas

• Modelo: DL E Heavy 620/5000
• Comprimento peça (máx.): 5.000 mm
• Diâmetro torneamento sobre bancada: 1.250 mm
• Diâmetro sobre suporte: 900 mm
• Capacidade peça máx.: 6.000 kg
• Largura bancada: 755 mm
• Percursos X/Z/Z1: 630 / 4.800 / 300 mm
• Potência principal: 22 kW
• Avanços rápidos X/Z: 1.870 / 3.740 mm/min
• Faixas de avanço X/Z/Z1: 0,064–12 / 0,032–6 / 0,016–3 mm/R
• Intervalos de roscas: métrico 1–120 mm; módulo 0,5–60 mm; Whitworth 0,5–60 TPI
• Diâmetro/cursa contra‑ponta: 160 mm / 300 mm
• Dimensões (C×L×A): 8,1 m × 1,88 m × 1,92 m
• Peso máquina: 13.300 kg
