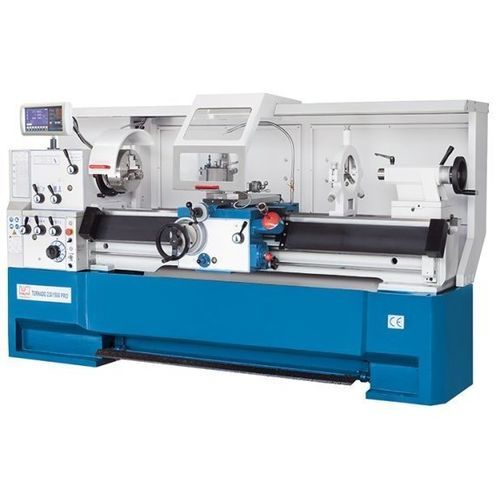

Torno convencional Turnado 230/1000 PRO

horizontalde 2 eixosuniversal

Visão geral
A série Turnado PRO atualiza o torno clássico com tecnologia de acionamento e controle moderna para torneamento industrial. Os modelos PRO combinam faixa de velocidade ampla controlada por inversor, função de velocidade de corte constante e deslocamentos rápidos, oferecendo usinagem manual e semiautomática eficiente de eixos, buchas e componentes torneados.

Destaques

• Faixa de velocidade infinitamente variável controlada por inversor
• Carretilha com motor de avanço rápido para posicionamento ágil
• Amplo equipamento padrão e guias ajustáveis
• Velocidade de corte constante (V‑constant) para acabamento superficial uniforme

Detalhes do produto

• Carenagem ergonômica que integra comandos e funções para facilitar a operação
• Cama em ferro fundido fortemente nervurada, cabeçote rígido e base monobloco para estabilidade
• Ponte removível para usinar peças curtas com grande diâmetro
• Redução e controle eletrônico avançado do fuso fornecem alto torque e ampla faixa de velocidades
• Rolamentos de fuso pré-carregados e de alta precisão garantem concentricidade e capacidade de carga
• Todas as guias são ajustáveis; engrenagens e eixos de transmissão têm têmpera e retificação para funcionamento silencioso
• Carretilha em banho de óleo para pouca manutenção; lubrificação centralizada no suporte simplifica a manutenção
• Batente micrométrico de cama assegura alta repetibilidade no eixo Z
• Platina móvel ajustável lateralmente para torneamento cônico
• Indicador X.Pos complementado com leitura digital de velocidade e funções auxiliares programáveis
• Velocidade de corte constante: a rotação do fuso ajusta-se automaticamente durante o faceamento para manter a velocidade de corte na aresta

Especificações técnicas
Área de trabalho
Distância entre centros: 1000 mm
Altura dos centros: 230 mm
Diâmetro de usinagem sobre cama: 460 mm
Diâmetro sobre a ponte: 690 mm
Diâmetro sobre o suporte: 274 mm
Comprimento da ponte: 155 mm
Largura da cama: 300 mm

Percursos
Percurso eixo X: 285 mm
Percurso eixo Z1: 128 mm
Faixa de oscilação da carruagem superior: ± 52°

Cabeçote
Faixa de velocidade baixa: 30 1/min - 600 1/min
Faixa de velocidade alta: 600 1/min - 3000 1/min
Diâmetro do furo do fuso: 58 mm
Fixação do fuso: Camlock D1-6
Conicidade do fuso: 6 MT

Avanços
Avanço eixo X: 0,025 mm/rev - 1,384 mm/rev
Avanço eixo Z: 0,055 mm/rev - 3,061 mm/rev

Rosqueamento
Rosca métrica: 0,1 mm - 14 mm
Rosca diametral: (50) 4-112 DP
Rosca módulo: 0,1 mm - 7 mm
Rosca Whitworth: (60) 2-112 TPI

Platina móvel
Diâmetro do mandril da platina: 60 mm
Cono da platina: MK 4
Curso do mandril: 120 mm
Ajuste transversal: ± 13 mm

Potência
Potência do motor principal: 7,5 kW

Dimensões e pesos
Dimensões (C x L x A): 2,2 m x 1,08 m x 1,57 m
Peso: 1720 kg

Características / especificações técnicas

• Modelo: Turnado 230/1000 PRO
• Tipo: Torno universal para torneamento manual e semiautomático
• Função V-constant para manter a velocidade de corte durante o faceamento
• Ponte removível para peças curtas de grande diâmetro
• Furo do fuso 58 mm, Camlock D1-6, cone 6 MT; velocidade até 3000 1/min
• Intervalos de avanço e rosca para métrico, diametral, módulo e Whitworth
• Motor principal: 7,5 kW; disposição e peso adequados a oficinas industriais
