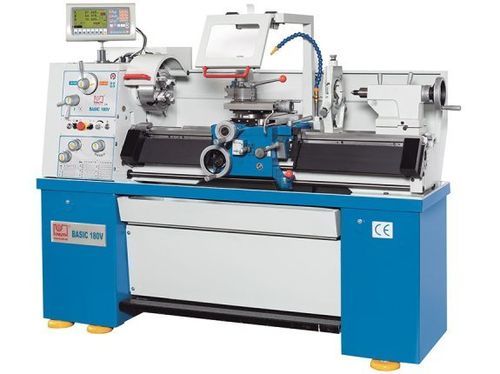

Torno convencional Basic 180 V

horizontalde 3 eixosCamlock D1-4

Visão geral
O Basic 180 V é um torno mecânico pesado com largura de bancada de 206 mm e aproximadamente 30% a mais de peso total do que máquinas comparáveis. A bancada em ferro fundido nervurada aumenta rigidez e amortecimento, permitindo cortes mais pesados para aplicações industriais. Equipado com inversor, o fuso atinge até 3.000 rpm. A função de velocidade de corte constante mantém acabamento superficial uniforme durante o desbaste.

Destaques

• Maior largura de bancada na sua classe
• Função de velocidade de corte constante
• Alta rotação do fuso e motor principal de 4 kW
• Equipamento de série abrangente para uso versátil

Área de trabalho
Entre-eixos: 1.000 mm
Diâmetro usinável sobre bancada: 356 mm
Diâmetro sobre carro: 220 mm
Largura de bancada: 206 mm

Percursos
Percurso eixo X: 178 mm
Percurso eixo Z1: 92 mm
Faixa de oscilação do carro superior: ± 50°

Cabeçote
Faixa de velocidade alta: 550 1/min - 3.000 1/min
Faixa de velocidade baixa: 30 1/min - 550 1/min
Montagem do fuso: Camlock D1-4
Diâmetro do fuso: 38 mm
Conicidade do fuso: 5 MT

Avanços
Avanço eixo X: 0,014 mm/R - 0,206 mm/R
Avanço eixo Z: 0,043 mm/R - 0,653 mm/R

Rosqueamento
Rosqueamento métrico: (37) 0,4 - 7 mm
Rosqueamento Whitworth: (28) 4 - 56 TPI

Caixa móvel (rebolo)
Diâmetro do cilindro da caixa móvel: 45 mm
Conicidade da caixa móvel: 3 MT
Curso do cilindro: 120 mm
Ajuste transversal: ± 10 mm

Potência de acionamento
Potência motor principal: 4 kW

Medidas e peso
Dimensões (C x L x A): 1,95 m x 0,75 m x 1,55 m
Peso: 880 kg

Detalhes do produto e características

• Bancada em ferro fundido nervurada para rigidez e amortecimento
• Todas as guias endurecidas por indução e retificadas com precisão
• Cabeçote com montagem D1-4 e furo de 38 mm em rolamentos cônicos ajustáveis
• Engrenagens em aço Cr‑Ni, endurecidas, retificadas e lubrificadas em banho de óleo
• Caixa móvel deslocável ±10 mm para torneamento cônico
• Guias ajustáveis por cunhas
• Certificado de teste conforme DIN
• Indicador de posição de 3 eixos fornecido montado

Controlo e funções operacionais

• Indicador 3 eixos (X.pos 3.2 VC) com indicação de velocidade e múltiplas funções
• Resolução das réguas ópticas: 0,005 mm (5 µm)
• Funções básicas: ligar/desligar fuso, conversão de unidades (polegada/mm), ABS/INC, indicação raio/diâmetro, soma eixos Z1/Z2, calculadora, definir/limpar posição
• Funções avançadas: retenção de posição com ecrã desligado, cálculo de círculo de furos, assistência a torneamento cónico, referência para medição de ferramenta
• Velocidade do fuso infinitamente variável em 2 patamares e função de velocidade de corte constante

Especificações

• Modelo: Basic 180 V
• Largura de bancada: 206 mm
• Entre-eixos: 1.000 mm
• Diâmetro usinável sobre bancada: 356 mm
• Diâmetro sobre carro: 220 mm
• Diâmetro do fuso: 38 mm (Camlock D1-4)
• Cono do fuso: 5 MT
• Faixa de velocidade do fuso: 30 - 3.000 1/min
• Potência motor principal: 4 kW
• Avanços: X 0,014 - 0,206 mm/R; Z 0,043 - 0,653 mm/R
• Rosqueamento: métrico 0,4 - 7 mm (37 opções); Whitworth 4 - 56 TPI (28 opções)
• Caixa móvel: Ø45 mm, curso 120 mm, ajuste ±10 mm
• Dimensões: 1,95 m x 0,75 m x 1,55 m
• Peso: 880 kg
