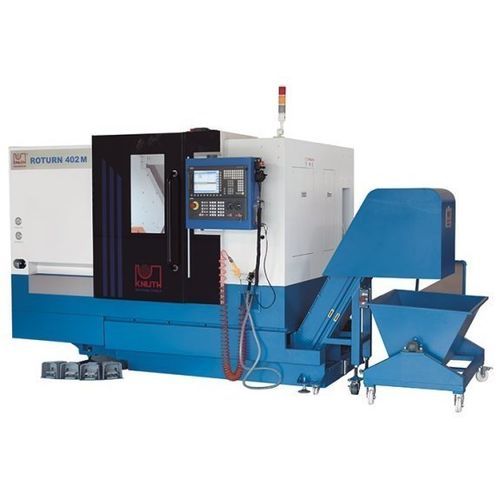

Torno CNC Roturn 400 M

horizontalde 3 eixosde barramento inclinado

Descrição
O Roturn 400 M é um torno de produção CNC compacto de bancada inclinada, concebido para operações exigentes de torneamento, furação e fresamento. Conta com guias lineares em todos os eixos, mandril portapinças motorizado, castelo móvel da contraponta com acionamento hidráulico e eixo C de alta resolução. Equipado com torreta de 12 posições com ferramentas acionadas, transportador de cavacos articulado e sistema de refrigeração de alto rendimento. Comando: Siemens 828 D Basic.

Destaques

• Torreta de 12 posições com ferramentas acionadas
• Eixo C de alta resolução para contornos
• Mandril portapinças (200 mm) e castelo da contraponta hidráulico
• Transportador de cavacos e refrigeração incluídos
• Comando Siemens 828 D Basic

Área de trabalho
Comprimento da peça (máx.): 340 mm
Altura entre centros: 200 mm
Diâmetro de torneamento sobre bancada: 400 mm
Diâmetro sobre carro: 250 mm
Comprimento de usinagem (máx.): 330 mm

Percursos
Percurso eixo X: 150 mm
Percurso eixo Z: 350 mm

Cabeçote
Diâmetro do mandril: 200 mm
Faixa de velocidades: 50 1/min - 3.000 1/min
Montagem do fuso: A2-6
Diâmetro do furo do fuso: 62 mm
Furo com tubo de tração: 47 mm

Avanço rápido
Avanço rápido eixo X: 20.000 mm/min
Avanço rápido eixo Z: 25.000 mm/min

Ferramentas
Número de posições: 12 posições
Dimensões do cabo da ferramenta: 20 mm x 20 mm
Diâmetro de suporte de barra: 32 mm
Velocidade ferramentas acionadas: 3.000 1/min

Contraponta
Conicidade da contraponta: 5 MT
Diâmetro do castelo da contraponta: 88 mm
Curso do castelo: 85 mm

Potência de acionamento
Potência motor principal: 15 / 11 kW
Potência bomba de refrigeração: 0,18 kW
Potência ferramentas acionadas: 2,3 kW (contínua)

Dimensões e peso
Dimensões (C x L x A): 3,75 m x 1,9 m x 1,92 m
Peso: 3.740 kg

Projeto e recursos adicionais

• Estrutura pesada com bancada inclinada para rigidez e evacuação de cavacos
• Guias lineares de precisão em X e Z para estabilidade sob carga
• Área de trabalho fechada com grande porta deslizante
• Contraponta hidráulica e lubrificação central automática
• Transportador de cavacos articulado e sistema de refrigeração incluídos

Especificações técnicas

• Modelo: Roturn 400 M
• Tipo de máquina: Torno CNC bancada inclinada
• Comando: Siemens 828 D Basic
• Diâmetro do mandril: 200 mm
• Velocidade máx. do fuso: até 3.000 1/min
• Motor principal: 15 / 11 kW
• Potência ferramentas acionadas: 2,3 kW (contínua)
• Torreta: 12 estações (20 x 20 mm)
• Percursos: X = 150 mm, Z = 350 mm
• Capacidade de torneamento sobre bancada: 400 mm
• Contraponta: 5 MT, curso 85 mm
• Dimensões: 3,75 m x 1,9 m x 1,92 m
• Peso máquina: 3.740 kg
