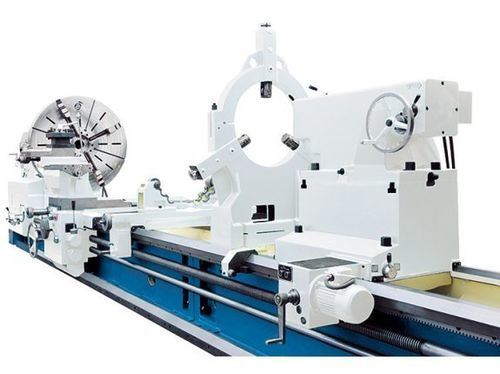

Torno convencional DL E Heavy 800/3000

horizontalcom mesa planapara peças longas

Visão geral do produto
A série DL E Heavy 800/3000 é um torno convencional concebido para usinar diâmetros de torneamento muito grandes e peças de grande comprimento. Suporta peças até 8.000 mm de comprimento e diâmetros de torneamento acima de 1.600 mm. A bancada larga e nervurada em ferro fundido suporta cargas elevadas; o fuso principal é acionado por uma embraiagem multidisco ajustável e motores dedicados proporcionam avanços rápidos e posicionamento motorizado do cabeçote móvel.

Destaques

• Entre-eixos até 8.000 mm (capacidade da série)
• Diâmetro do furo do fuso 130 mm
• Potência do eixo principal 22 kW
• Altas velocidades de avanço rápido em X e Z
• Fornecido com indicador de posição de 3 eixos montado

Especificações técnicas — Área de trabalho
Comprimento da peça (máx.): 3.000 mm
Diâmetro de torneamento sobre bancada: 1.600 mm
Diâmetro sobre carro: 1.280 mm
Peso da peça (máx.): 6.000 kg
Largura da bancada: 970 mm
Peso máx. entre centros: 6.000 kg
Peso máx. no mandril: 1.500 kg

Especificações técnicas — Percursos
Percurso eixo X: 820 mm
Percurso eixo Z: 2.800 mm
Percurso eixo Z1: 200 mm
Amplitude de oscilação do carro superior: ±180°

Especificações técnicas — Cabeçote
Velocidades do fuso (direita): 2,5 1/min - 250 1/min
Velocidades do fuso (esquerda): 3,15 1/min - 250 1/min
Furo do fuso: 130 mm
Fixação do fuso: ISO A2-15

Especificações técnicas — Avanço rápido
Avanço rápido X: 1.870 mm/min
Avanço rápido Z: 3.740 mm/min

Especificações técnicas — Avanços
Avanço X: 0,064 mm/volta - 12 mm/volta
Avanço Z: 0,032 mm/volta - 6 mm/volta
Avanço Z1: 0,016 mm/volta - 3 mm/volta

Especificações técnicas — Rosqueamento
Rosca métrica: 1 mm - 120 mm
Rosca diametral: (42) 30 - 1/4 DP
Módulo: 0,5 mm - 60 mm
Whitworth: (48) 0,5 - 60 TPI

Especificações técnicas — Cabeçote móvel / contraponto
Diâmetro do mandril do contraponto: 160 mm
Conicidade do mandril: métrica 80
Curso da manopla: 300 mm
Ajuste transversal: ±2,5 mm

Especificações técnicas — Potência de acionamento
Potência nominal do motor principal: 22 kW

Especificações técnicas — Dimensões e pesos
Dimensões (C x L x A): 6,04 m x 2,06 m x 2,23 m
Peso: 12.900 kg

Equipamento standard / itens mencionados

• Indicador de posição 3 eixos X.Pos 3.2 (montado)
• Placa de face 4 garras Ø 1.400 mm
• Sistema de refrigeração
• Luneta fixa 220–630 mm
• Contraponto motorizado
• Luz de trabalho LED, pontas de centragem, manga redutora
• Parafusos de fundação, lubrificação central, ferramentas de operação e manual

Detalhes adicionais (funcionais / design)

• Estrutura em ferro fundido nervurada para reduzir vibrações
• Guias temperadas e retificadas por indução
• Embraiagem multidisco robusta para acionamento do fuso
• Motor separado para avanço rápido em X e Z
• Controle por joystick montado no suporte para avanços
• Posicionamento motorizado do contraponto (para larguras entre centros ≥ 3.000 mm)
• Rolamentos de fuso sobredimensionados e embraiagem de sobrecarga encapsulada

Características / especificações técnicas

• Modelo: DL E Heavy 800/3000
• Comprimento peça (máx.): 3.000 mm
• Diâmetro de torneamento sobre bancada: 1.600 mm
• Furo do fuso: 130 mm; fixação ISO A2-15
• Potência principal: 22 kW
• Avanços rápidos X/Z: 1.870 / 3.740 mm/min
• Peso aprox. da máquina: 12.900 kg
