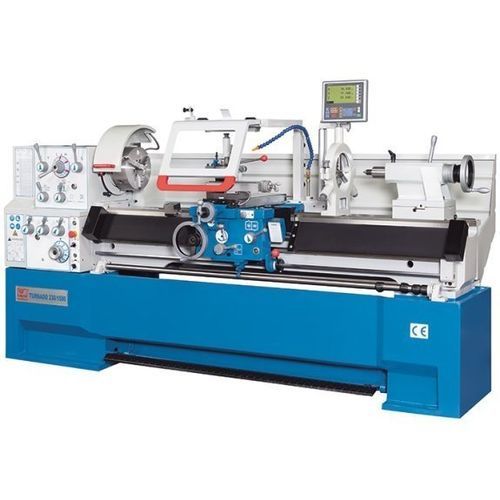

Torno convencional Turnado 280/2000

horizontalde 3 eixosrosqueamento

Visão geral
A série Turnado reúne tornos convencionais modernos projetados para operações de torneamento industriais versáteis. Combinam bancada monobloco em ferro fundido, motor principal de alto torque e um pacote completo de equipamento de série, incluindo indicador de posição 3 eixos e sistema de porta‑ferramentas de troca rápida.

Destaques

• Construção clássica e rígida com bancada monobloco
• Grande passagem de fuso e ampla faixa de velocidades
• Indicador de posição 3 eixos digital com múltiplas funções
• Batentes longitudinais ajustáveis e batente micrométrico
• Amplo conjunto de acessórios de série para produção imediata

Especificações técnicas — Área de trabalho
Comprimento da peça (máx.): 1.928 mm
Diâmetro de usinagem sobre bancada: 560 mm
Diâmetro de usinagem sobre cabeçote móvel: 355 mm
Diâmetro de usinagem sobre ponte: 785 mm
Comprimento da ponte: 170 mm
Largura do banco: 350 mm
Altura de centros: 280 mm

Especificações técnicas — Detalhes
Equipamento: com indicador de posição

Especificações técnicas — Percursos
Percurso eixo X: 316 mm
Percurso eixo Z1: 130 mm
Faixa de giro do chariot superior: ± 52°

Especificações técnicas — Cabeçote
Velocidades de fuso: (12) 25 - 1.600 1/min
Passagem do fuso: 80 mm
Montagem do fuso: Camlock D1-8
Conicidade do fuso: 7 MT

Especificações técnicas — Avanços
Avanço eixo X: 0,02 mm/R - 0,573 mm/R
Avanço eixo Z: 0,059 mm/R - 1,646 mm/R

Especificações técnicas — Rosqueamento
Rosqueamento métrico: 0,2 mm - 14 mm
Rosqueamento diametral: (50) 4-112 DP
Rosqueamento módulo: 0,1 mm - 7 mm
Rosqueamento Whitworth: (60) 2-112 TPI

Especificações técnicas — Cabeçote móvel / Contra‑ponta
Diâmetro do canote da contra‑ponta: 75 mm
Conicidade contra‑ponta: 5 MT
Curso do canote: 180 mm
Ajuste transversal: ± 12 mm

Especificações técnicas — Potência
Potência do motor principal: 7,5 kW

Especificações técnicas — Dimensões e peso
Dimensões (C x L x A): 3,34 m x 1,15 m x 1,46 m
Peso: 2.720 kg

Detalhes do produto — Bancada

• Bancada monobloco fortemente nervurada e base maciça que garantem uma base estável para remoção eficiente de cavacos
• Ponte removível para usinar peças curtas com grandes diâmetros
• Guias em bloco em V temperadas e retificadas para precisão duradoura

Detalhes do produto — Cabeçote / Caixa de avanços

• Motor principal de alto torque com engrenagens em etapas para ampla faixa de velocidades
• Engrenagens e eixos temperados e retificados operando em banho de óleo fechado
• Grande passagem de fuso para prender eixos e tubos de grande diâmetro
• Suporte de fuso de alta qualidade com pré-carga para precisão sob cargas radiais e axiais
• Incluído de série: mandril 3 garras (garras duras reversíveis), mandril independente 4 garras e placa de fixação de grande diâmetro
• Painel de controlo no cabeçote para operação intuitiva
• Caixa de avanços com grande número de passos de rosca métricos e Whitworth

Detalhes do produto — Suporte

• Suporte extralargo concebido para suportar elevadas forças de usinagem
• Alavanca de controlo e porca do tablier com bloqueio automático para segurança do operador
• Fuso de paragem com quatro cames ajustáveis para desligamento automático do avanço
• Pré-definição de posições para simplificar processos repetitivos com várias posições Z
• Paragem micrométrica para definir limites de curso precisos
• Acoplamento de deslizamento central no tablier para ajuste fácil do avanço automático
• Calibrador de roscas e suporte para facilitar rosqueamento interrompido e roscas múltiplas
• Chariot superior basculante com grande escala de fácil leitura
• Grande cobertura de proteção giratória no suporte para proteger o operador e manter a área limpa
• Sistema de lubrificação central no suporte que alimenta todas as guias e facilita a manutenção

Detalhes do produto — Contra‑ponta

• Canote com escala robusta e de fácil leitura
• Longo curso do canote para operações complexas de furação e centragem
• Ajuste lateral para usinar eixos cónicos entre pontas

Detalhes do produto — Acessórios (incluídos / de série)

• Mandril 3 garras Ø 315 mm (autocentrante, com um jogo de garras duras)
• Mandril independente 4 garras Ø 350 mm (com um jogo de garras duras)
• Placa Ø 450 mm
• Restos de apoio e luneta (Steady rest Ø13–152 mm, Follow rest Ø13–80 mm)
• Indicador de posição 3 eixos X.Pos 3.2
• Sistema de troca rápida de ferramentas e cartuchos
• Sistema de refrigeração
• Paragem longitudinal micrométrica
• Calibrador de roscas
• Mangas redutoras, centros vivos/fixos, protecções, guarda de mandril, pedal de travão
• Luz de trabalho, kit de ferramentas completo e manual de operação
