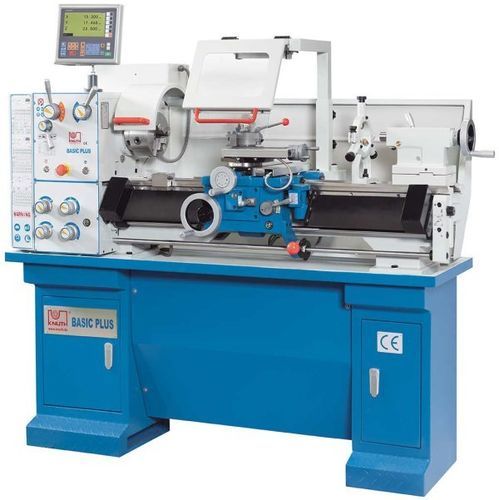

Torno convencional Basic Plus

horizontalde 2 eixosde precisão

Descrição
O Basic Plus é um torno de bancada manual concebido para produção de peças unitárias, manutenção e formação. Pode ser configurado com vasta gama de acessórios opcionais, adequado para oficinas de reparação, centros de formação e oficinas polivalentes.

Destaques

• Cama em ferro fundido com guia em V dupla, endurecida e retificada
• Projeto compacto para espaços de trabalho reduzidos
• Porta-ferramentas de rápida troca com repetibilidade 0,01 mm
• Indicador de posição 3 eixos X.Pos 3.2 montado
• Equipamento de série abrangente e várias opções

Equipamento padrão (seleção)

• Engrenagens do cabeçote endurecidas e retificadas
• Cabeçote com montagem Camlock D1-4, furo do eixo Ø 38 mm
• Rolamentos do cabeçote reguláveis (rolos cônicos)
• Castelo móvel com curso do furo 100 mm e deslocamento ±10 mm
• Caixa de engrenagens de inversão para alterar direção de avanço
• Porta-ferramentas de acção rápida
• Mandril 3 garras Ø160 mm e placa frontal Ø200 mm (fornecidos)
• Suportes fixos e móveis, batente micrométrico, calibrador de roscas
• Proteções com intertravamento, iluminação de trabalho, caixa de ferramentas

Especificações técnicas
Área de trabalho
Entre-eixos: 810 mm
Diâmetro de torneamento sobre a cama: 300 mm
Diâmetro sobre o suporte: 178 mm
Largura da cama: 180 mm

Percursos
Percurso eixo X: 155 mm
Percurso eixo Z1: 95 mm
Ângulo de oscilação do topo do carro: ± 60°

Cabeçote
Velocidade do fuso: 60 - 1550 (9x2) 1/min
Furo do fuso: 38 mm
Montagem do fuso: Camlock D1-4
Conicidade do fuso: MT5

Avanços
Avanço eixo X: 0,014 mm/rot - 0,38 mm/rot
Avanço eixo Z: 0,052 mm/rot - 1,392 mm/rot

Rosqueamento
Métrico: (26) 0,4–7 mm
Whitworth: (34) 4–56 TPI

Contra-ponta
Diâmetro do canhão: 32 mm
Cono do canhão: MT3
Curso do canhão: 100 mm
Ajuste transversal: ± 10 mm

Transmissão
Potência motor principal: 1,1 kW

Dimensões e peso
Dimensões (C×L×A): 1,6 m × 0,75 m × 1,27 m
Peso: 520 kg

Notas
A máquina é fornecida com equipamento de série abrangente e muitos acessórios opcionais (mandris, suportes, dispositivos de medição, sistemas de refrigeração, etc.).

Especificações

• Modelo: Basic Plus
• Marca: KNUTH
• Entre-eixos: 810 mm
• Diâmetro de torneamento sobre a cama: 300 mm
• Furo do fuso: 38 mm (Camlock D1-4)
• Velocidades: 60 - 1550 1/min (9x2)
• Motor principal: 1,1 kW
• Curso contra-ponta: 100 mm, cone MT3
• Percurso X: 155 mm — Percurso Z1: 95 mm
• Avanços X/Z: X 0,014–0,38 mm/rot, Z 0,052–1,392 mm/rot
• Cama: ferro fundido, guia V dupla, endurecida e retificada
• Dimensões (C×L×A): 1,6 m × 0,75 m × 1,27 m
• Peso líquido: 520 kg
