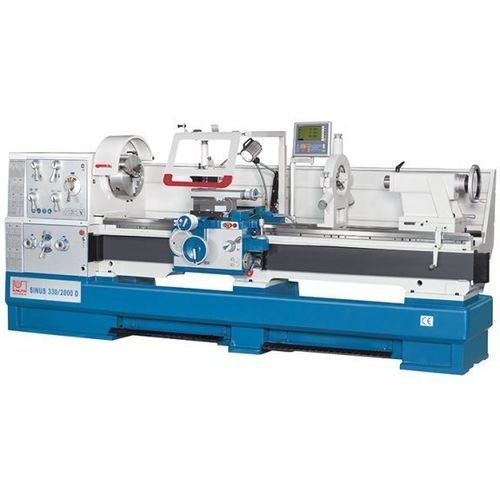

Torno convencional Sinus 330/3000 D

horizontalde 2 eixosuniversal

Visão geral
Sinus D é a maior série no segmento de tornos universais. O projeto segue um arranjo convencional baseado em uma base monobloco de ferro fundido. A transmissão entre motor e fuso é feita por uma embreagem multidisco manual. Ponte removível, avanço rápido e dispositivo para torneamento cônico fornecem soluções para peças longas e flanges de grande diâmetro.

Destaques

• Bancada monobloco em ferro fundido para elevada rigidez
• Cabeçote robusto com rolamentos de fuso de grande diâmetro
• Avanços rápidos em dois eixos para posicionamento ágil
• Dispositivo para torneamento cônico incluído
• Funções de segurança abrangentes

Detalhes do produto
Bancada da máquina

• Bancada pesada, fundida em peça única, para amortecer vibrações de forma eficiente
• Guias da bancada têm tratamento por indução e retificação para precisão duradoura (>HB 400)

Cabeçote e caixa de avanços

• Projeto que assegura elevada precisão e funcionamento regular mesmo em altas velocidades de corte
• Diâmetro do furo do fuso 105 mm, adequado para eixos longos e tubos
• Embreagem mecânica multidisco para arranque suave do fuso com peças pesadas

Suporte

• Suporte deslocável em avanço rápido nas direções longitudinal e transversal para reduzir tempos auxiliares
• Proteção contra sobrecarga integrada para barra de avanço e fuso-guia
• Fuso-guia coberto para minimizar desgaste por cavacos e sujidade

Contra-ponta

• Cano da contra-ponta com escala robusta e de fácil leitura
• Longo curso do cano (235 mm) para operações exigentes de furação e centragem
• Ajuste lateral da contra-ponta para usinagem de eixos cônicos (±12,5 mm)

Equipamento e acessórios (padrão / incluídos)

• Sistema de lubrificação central no suporte que abastece todas as guias
• Dispositivo para torneamento cônico incluído para produzir cones externos e internos longos com avanço longitudinal automático
• Troca rápida entre torneamento cilíndrico e cônico sem ajustar o chariot superior ou a contra-ponta
• Pedal de freio padrão
• Grande proteção traseira para manter a área de trabalho limpa
• Iluminação LED integrada na cobertura do suporte
• Sistema multifuncional de porta-ferramentas de troca rápida com cassete (padrão)
• Platina fixa e platina móvel fornecidas como acessórios padrão para peças longas
• Indicadores de posição de última geração incluídos
• Sistema de refrigeração e ferramentas operacionais incluídos

Especificações técnicas

• Modelo: Sinus 330/3000 D
• Área de trabalho — Comprimento peça (máx.): 3.000 mm
• Área de trabalho — Diâmetro de usinagem sobre bancada: 660 mm
• Área de trabalho — Diâmetro sobre suporte: 440 mm
• Área de trabalho — Diâmetro sem ponte: 900 mm
• Área de trabalho — Comprimento da ponte: 320 mm
• Área de trabalho — Largura da bancada: 400 mm
• Percursos — Percurso eixo X: 368 mm
• Percursos — Percurso eixo Z1: 230 mm
• Percursos — Alcance de oscilação do chariot superior: 45°
• Cabeçote — Rotação do fuso: 25 1/min - 1.600 1/min
• Cabeçote — Diâmetro de passagem do fuso: 105 mm
• Cabeçote — Fixação do fuso: D1-8
• Cabeçote — Conicidade do fuso: ø 113 mm / 1:20
• Avanço rápido — X: 2.000 mm/min
• Avanço rápido — Z: 4.000 mm/min
• Avanços — X: 0,022 mm/rot - 0,74 mm/rot
• Avanços — Z: 0,044 mm/rot - 1,48 mm/rot
• Rosqueamento — Métrico: 0,45 mm - 120 mm
• Rosqueamento — Diametral: 0,88 DP - 160 DP
• Rosqueamento — Módulo: 0,25 mm - 60 mm
• Rosqueamento — Whitworth: (54) 7/16 - 80 TPI
• Contra-ponta — Diâmetro do cano: 90 mm
• Contra-ponta — Curso do cano: 235 mm
• Contra-ponta — Ajuste transversal: ±12,5 mm
• Potência — Motor principal: 7,5 kW
• Medidas e massas — Dimensões (C x L x A): 4,71 m x 1,23 m x 1,6 m
• Medidas e massas — Peso: 3.300 kg
