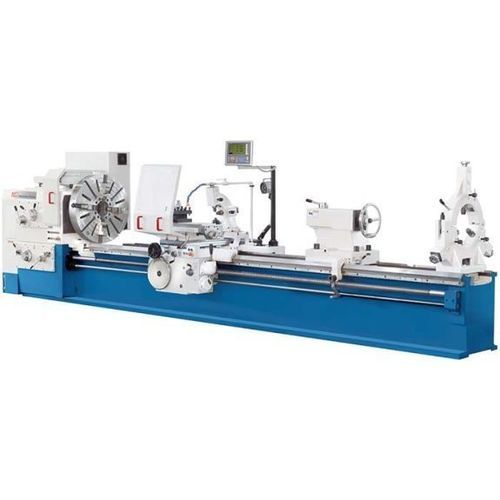

Torno convencional DL S 515/5000

horizontalde 3 eixoscom mesa plana

Visão geral
O DL S 515/5000 é um torno pesado convencional projetado para usinagem de peças de grande diâmetro e comprimento. Aceita peças até 5.000 mm entre centros e diâmetros elevados graças a um leito monobloco largo e fortemente nervurado e a um cabeçote robusto. A embraiagem multidisco e a caixa de mudanças manual de 4 velocidades com controlo por frequência permitem controlar a partida do fuso e ajustar o binário para operações de corte pesadas.

Destaques

• Distância entre centros máx.: 5.000 mm
• Furo do fuso: 100 mm (A2-11)
• Motor principal: 22 kW
• Velocidade do fuso ajustável em 4 níveis
• Avanços rápidos nos eixos X e Z
• Indicador de posição 3 eixos montado

Principais características (detalhes)

• Leito extra-largo e pesado com nervuras profundas em construção monobloco para alta capacidade de carga
• Guias temperadas por indução e retificadas para precisão a longo prazo e desgaste mínimo
• Cabeçote maciço com fuso de alta precisão em rolamentos de rolos cónicos para excelente estabilidade
• Caixa de 4 velocidades manual combinada com controlo por frequência e motor potente para alto binário
• Joystick para avanços X e Z montado no suporte para operação ergonómica
• Embraiagem de sobrecarga ajustável no avental para proteção da mecânica de avanço
• Avanços rápidos X e Z para posicionamento mais rápido do suporte
• Suporte e carretel superior dimensionados para altas forças de corte
• Funções do display: leitura separada e diferencial/acumulativa para Z0 e Z1; resolução 0,01 / 0,005 mm; memória para 10 ferramentas; alternância raio/diâmetro; conversão mm/polegadas; cálculo de padrão de furos; calculadora

Área de trabalho
Comprimento da peça (máx.): 5.000 mm
Diâmetro de torneamento sobre o leito: 1.000 mm
Diâmetro sobre o suporte: 720 mm
Diâmetro sobre a ponte: 1.350 mm
Peso da peça (máx.): 4.000 kg
Comprimento da ponte: 470 mm
Largura do leito: 600 mm

Percursos
Percurso eixo X: 520 mm
Percurso eixo Z: 4.700 mm
Percurso eixo Z1: 250 mm
Ângulo de oscilação da luneta superior: 90°

Cabeçote
Gama de velocidades do fuso: 5 1/min - 630 1/min
Furo do fuso: 100 mm
Montagem do fuso: A2-11

Avanço rápido
Avanço rápido X: 1.800 mm/min
Avanço rápido Z: 3.640 mm/min

Avanços
Velocidade de avanço X: 0,04 mm/min - 4,8 mm/min
Velocidade de avanço Z: 0,08 mm/min - 9,6 mm/min
Velocidade de avanço Z1: 0,02 mm/min - 2,4 mm/min

Ferramentas
Dimensões do caule da ferramenta: 32 mm x 32 mm

Rosqueamento
Rosqueamento métrico: (53) 1 - 120 mm
Rosqueamento polegada: (49) 30 - 1/4
Diametral (DP): (56) 60 - 0,5 DP
Rosqueamento módulo: (54) 0,5 - 60 mm

Placa móvel (contra-ponta)
Diâmetro do canuto da contraponta: 120 mm
Cono da contraponta: 6 MT
Curso do canuto: 250 mm

Potência de acionamento
Potência motor principal: 22 kW
Potência motor bomba de refrigeração: 0,15 kW
Potência motor avanços: 1,1 kW
Consumo total de energia: 23 kVA

Dimensões e pesos
Dimensões (C x L x A): 7,15 m x 1,5 m x 1,6 m
Peso: 9.500 kg

Especificações técnicas (resumo)

• Modelo: DL S 515/5000
• Comprimento peça máx.: 5.000 mm
• Diâmetro de torneamento sobre leito: 1.000 mm
• Diâmetro sobre suporte: 720 mm
• Furo do fuso: 100 mm
• Motor principal: 22 kW
• Avanços rápidos X/Z: 1.800 / 3.640 mm/min
• Intervalo velocidade fuso: 5 - 630 1/min
• Peso máquina: 9.500 kg
