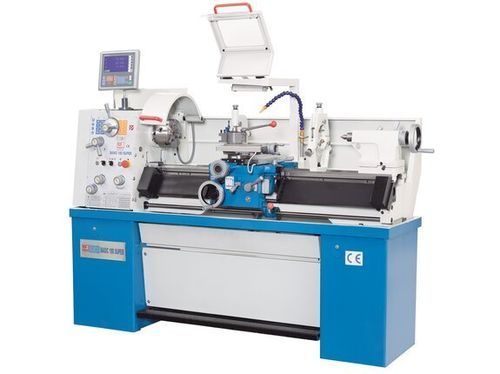

Torno convencional Basic 180 Super

horizontalde 2 eixosCamlock D1-4

Descrição
O Basic 180 Super da KNUTH é o maior torno mecânico convencional da linha, concebido para operações industriais que exigem rigidez e estabilidade. A bancada com 206 mm de largura e a massa elevada da máquina melhoram a amortização de vibrações e a qualidade de usinagem. Entregue com indicador de posição de 3 eixos, suporte de troca rápida e um conjunto amplo de acessórios de série, o Basic 180 Super é uma solução comprovada para produção.

Destaques

• Bancada em ferro fundido larga e fortemente nervurada para alta estabilidade
• Estrutura rígida que minimiza vibrações em cortes pesados
• Motor principal de 2,4 kW para operações exigentes
• Equipamento de série abrangente para diversas aplicações

Detalhes do produto

• Bancada em ferro fundido com nervuras profundas; largura 206 mm
• Todas as guias endurecidas por indução e retificadas com precisão
• Cabeçote com montagem Camlock D1‑4; furo do eixo Ø 38 mm; eixo apoiado em 2 rolamentos cónicos reguláveis
• Engrenagens em aço Cr‑Ni, endurecidas, retificadas e lubrificadas em banho de óleo
• Placa‑fixa móvel (ponte) deslocável ±10 mm para torneamento cónico
• Transmissão principal 2,4 kW integrada na base
• Guias ajustáveis por cunhas cónicas
• Certificado de teste conforme DIN
• Inclui indicador de posição 3 eixos X.Pos 3.2 (montado)

Equipamento de série (seleção)

• Indicador digital de posição 3 eixos X.Pos 3.2 (montado)
• Cabeça de porta‑ferramentas de troca rápida e suportes rápidos (tipos WE)
• Mandril de 3 castanhas Ø160 mm (autocentrante)
• Mandril de 4 castanhas Ø200 mm
• Placa de fixação Ø320 mm
• Placas de apoio fixa e móvel (lunetas)
• Sistema de refrigeração e cuba de aparas
• Batente micrométrico e calibrador de roscas
• Mangas redutoras, centros fixos e móveis, proteções
• Proteção de mandril com bloqueio, pedal de travão, luz de trabalho
• Manual de operação e caixa de ferramentas

Tabelas técnicas (dados-chave)
Área de trabalho
Distância entre centros: 1.000 mm
Diâmetro máximo sobre bancada: 356 mm
Diâmetro sobre suporte: 220 mm
Largura da bancada: 206 mm

Percursos
Percurso eixo X: 178 mm
Percurso eixo Z1: 92 mm
Oscilação do cabeçote superior: ± 50°

Cabeçote
Velocidade do fuso: 45 1/min - 1.800 1/min
Diâmetro do furo do fuso: 38 mm
Montagem do fuso: Camlock D1‑4
Tarraxa do fuso: 5 MT

Avanços
Avanço eixo X: 0,015 mm/rot - 0,22 mm/rot
Avanço eixo Z: 0,043 mm/rot - 0,653 mm/rot

Rosqueamento
Rosqueamento métrico: (37) 0,4 - 7 mm
Rosqueamento Whitworth: (28) 4 - 56 TPI

Pointa móvel (contraponto)
Diâmetro do fuso da pointa: 45 mm
Tarraxa da pointa: 3 MT
Curso do fuso da pointa: 120 mm
Ajuste transversal: ± 10 mm

Potência
Potência motor principal: 2,4 kW

Medidas e pesos
Dimensões (C x L x A): 1,95 m x 0,75 m x 1,55 m
Peso: 880 kg

Especificações

• Modelo: Basic 180 Super
• Equipado de série: indicador 3 eixos, sistema de mudança rápida, refrigeração, proteções, luneta(s), mandris e ferramentas básicas
