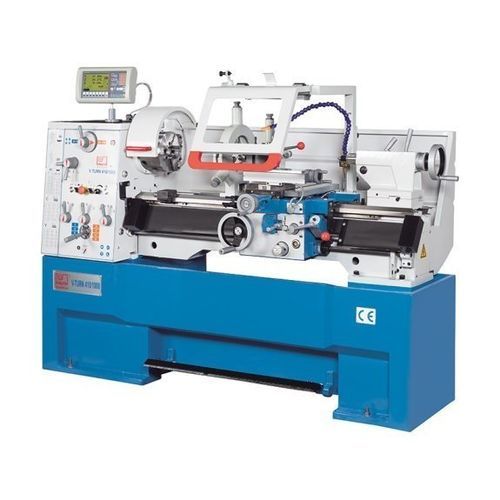

Torno com controle manual V-Turn 410/1000

horizontalde 3 eixosCamlock D1-6

Descrição
O V-Turn 410/1000 é um torno de precisão concebido para trabalhos de oficina e produção em pequenas séries. Equipado com inversor e motor de fuso de alto desempenho, dispõe de duas faixas de velocidade com variação contínua até 3.000 1/min e oferece estabilidade em operações de usinagem mais exigentes. A função integrada X-Pos de "velocidade de corte constante" ajusta automaticamente a rotação do fuso durante o desbaste frontal para manter a velocidade de corte e obter acabamentos comparáveis aos de tornos CNC.

Destaques

• Velocidade de corte constante (X-Pos)
• Alta velocidade do fuso e motor de 5,5 kW
• Equipamento de série abrangente
• Rolamentos de grande diâmetro NSK

Especificações técnicas (tabelas)
Área de trabalho
Distância entre centros: 1.000 mm
Altura de centros: 205 mm
Diâmetro de usinagem sobre bancada: 380 mm
Diâmetro sobre ponte: 580 mm
Diâmetro sobre carro: 255 mm
Comprimento da ponte: 250 mm
Largura da bancada: 250 mm

Percursos
Percurso eixo X: 210 mm
Percurso eixo Z1: 140 mm
Faixa de oscilação do carro superior: ±45°

Cabeçote
Faixa de velocidade, alta: 550 1/min - 3.000 1/min
Faixa de velocidade, baixa: 30 1/min - 550 1/min
Diâmetro de furo do fuso: 52 mm
Montagem do fuso: Camlock D1-6
Conicidade do fuso: 6 MT

Avanços
Avanço eixo X: 0,025 mm/R - 0,85 mm/R
Avanço eixo Z: 0,05 mm/R - 1,7 mm/R

Rosqueamento
Rosqueamento métrico: (39) 0,2 - 14 mm
Rosqueamento diametral: (21) 8 - 44 DP
Rosqueamento módulo: 0,3 mm - 3,5 mm
Rosqueamento Whitworth: (45) 2 - 72 TPI

Contraponto
Diâmetro do caneco do contraponto: 50 mm
Cono do contraponto: 4 MT
Curso do caneco: 120 mm
Ajuste transversal contraponto: ±13 mm

Potência de acionamento
Potência do motor principal: 5,5 kW

Medidas e pesos
Dimensões gerais (C x L x A): 1,94 m x 1,00 m x 1,32 m
Peso: 1.200 kg

Detalhes do produto

• Velocidade de corte constante: ao facear, a rotação do fuso adapta-se ao diâmetro variável da peça para manter a velocidade de corte na aresta e alcançar acabamentos semelhantes aos do CNC
• Bancada monobloco nervurada em ferro fundido que assegura rigidez e durabilidade
• Guias largas, temperadas e retificadas para melhores resultados de torneamento
• Rolamentos de fuso de grande dimensão e alta precisão para excelente concentricidade
• Engrenagens e eixos do cabeçote temperados e retificados para funcionamento silencioso
• Motor de fuso 5,5 kW para usinagem potente
• Velocidades do fuso variáveis infinitamente: 30–550 e 550–3.000 rpm
• Inclui micrómetro e batente de torre
• Lubrificação central integrada no suporte para baixa manutenção
• Indicador de posição X.Pos de 3 eixos com indicação de velocidade integrada e funções auxiliares, totalmente montado
• Travão eletromagnético do fuso principal, sem necessidade de manutenção

Especificações técnicas

• Modelo: V-Turn 410/1000
• Manufacturer: KNUTH
• Distância entre centros: 1.000 mm
• Diâmetro de usinagem sobre bancada: 380 mm
• Diâmetro do furo do fuso: 52 mm (Camlock D1-6, 6 MT)
• Velocidade máx. do fuso: até 3.000 1/min (duas faixas)
• Motor principal: 5,5 kW
• Percurso X: 210 mm • Percurso Z1: 140 mm
• Curso contraponto: 120 mm • Diâmetro caneco: 50 mm
• Dimensões: 1,94 m x 1,00 m x 1,32 m • Peso: 1.200 kg
