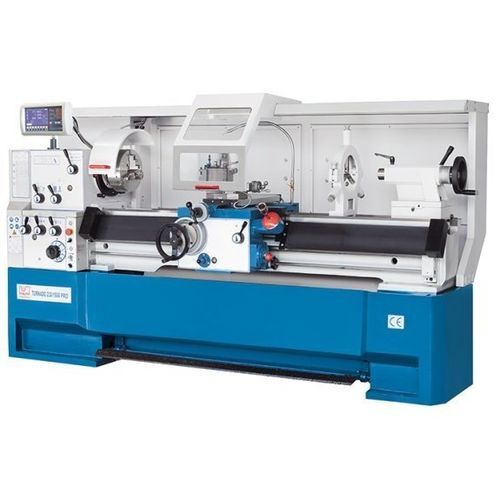

Torno convencional Turnado 280/1500 PRO

horizontalde 2 eixosD1-8

Descrição
A série Turnado PRO reúne tornos universais modernos concebidos para usinagem convencional de alto desempenho. Os modelos PRO combinam uma ampla faixa de velocidade controlada por inversor, função de velocidade de corte constante e deslocamentos rápidos, permitindo acabamentos de superfície de qualidade com operação e manutenção simples.

Destaques

• Faixa de velocidade infinitamente variável (controlo por inversor)
• Carro com motor de avanço rápido
• Velocidade de corte constante (V‑constant) para torneamento de face
• Extensa configuração padrão e revestimento ergonómico

Detalhes do produto

• Bancada maciça em ferro fundido, fortemente nervurada, com base monobloco para elevada estabilidade
• Ponte removível que permite usinar peças curtas com grandes diâmetros
• Redutor e controlo eletrónico avançado garantindo alto binário e larga faixa de velocidades
• Rolamentos de fuso pré-carregados de alta precisão para excelente concentricidade e capacidade de carga
• Todas as guias ajustáveis; engrenagens, eixos de transmissão e guias temperados e retificados
• Carro em banho de óleo para baixa manutenção; sistema central de lubrificação que simplifica a manutenção
• Limitador de bancada micrométrico para elevada repetibilidade no eixo Z; contraponta ajustável lateralmente para torneamento cónico
• Indicador X.Pos com leitura digital de velocidade e funções auxiliares programáveis
• Velocidade de corte constante: a rotação adapta-se automaticamente ao diâmetro durante o torneamento de face para resultados comparáveis a CNC

Área de trabalho
Distância entre centros: 1.500 mm
Altura de centros: 280 mm
Diâmetro de torneamento sobre bancada: 560 mm
Diâmetro sobre ponte: 785 mm
Diâmetro sobre suporte: 355 mm
Comprimento da ponte: 170 mm
Largura da bancada: 350 mm

Percursos
Percurso eixo X: 316 mm
Percurso eixo Z1: 130 mm
Faixa de oscilação do carro superior: ± 52°

Cabeçote
Faixa de velocidade, baixa: 25 1/min - 200 1/min
Faixa de velocidade, alta: 200 1/min - 1.600 1/min
Furo do fuso: 80 mm
Fixação do fuso: Camlock D1-8
Conicidade do fuso: 7 MT

Avanços
Avanço eixo X: 0,02 mm/R - 0,573 mm/R
Avanço eixo Z: 0,059 mm/R - 1,646 mm/R

Rosqueamento
Rosqueamento métrico: 0,2 mm - 14 mm
Rosqueamento diametral: (50) 4-112 DP
Rosqueamento módulo: 0,1 mm - 7 mm
Rosqueamento Whitworth: (60) 2-112 TPI

Contra-ponta
Diâmetro do fuso da contra-ponta: 75 mm
Conicidade da contra-ponta: MK 5
Curso do fuso: 180 mm
Ajuste transversal: ± 12 mm

Potência de acionamento
Potência do motor principal: 7,5 kW

Dimensões e pesos
Dimensões (C x L x A): 2,84 m x 1,15 m x 1,46 m
Peso: 2.370 kg

Especificações técnicas

• Modelo: Turnado 280/1500 PRO
• Categoria: Torno universal
• Distância entre centros: 1.500 mm
• Altura de centros: 280 mm
• Diâmetro de torneamento sobre bancada: 560 mm
• Furo do fuso: 80 mm (Camlock D1-8, cone MT7)
• Faixa de velocidades: 25 - 1.600 1/min (duas faixas)
• Potência motor principal: 7,5 kW
• Percursos X / Z1: 316 mm / 130 mm
• Peso: 2.370 kg
