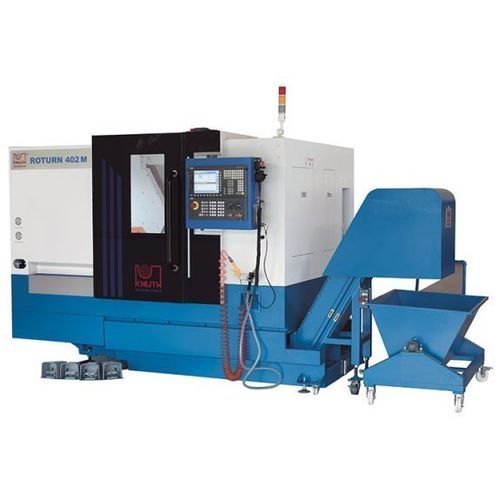

Torno CNC Roturn 402 M

horizontalde barramento inclinadoA2-8

Descrição
O Roturn 402 M é um torno CNC de produção compacto com bancada inclinada, concebido para elevada rigidez e boa evacuação de cavacos. Possui guias lineares nos eixos X e Z, mandril portapinças motorizado, fuso da contraponta com acionamento hidráulico, eixo C de alta resolução e torreta BMT de 12 posições com ferramentas acionadas para furação e fresagem axial e radial. O controle SINUMERIK 828 D Basic é fornecido de série.

Destaques

• Torreta BMT 12 posições com ferramentas acionadas
• Eixo C de alta resolução para fresamento de contornos
• Diâmetro máximo de usinagem 400 mm, altura de centros 200 mm
• Controle Siemens SINUMERIK 828 D Basic
• Mandril hidráulico de 3 castanhas e contraponta hidráulica

Projeto da máquina

• Estrutura pesada com bancada inclinada para rigidez e remoção eficiente de cavacos
• Guias lineares de precisão em X e Z para estabilidade sob carga
• Área de trabalho encapsulada com grande porta deslizante
• Lubrificação central automática das guias

Fuso

• Montagem do fuso: A2-8, diâmetro de passagem 86 mm (75 mm com tubo de tração)
• Faixa de velocidades: 50 – 2.000 1/min (Roturn 402 M); variantes até 3.000 1/min
• Potência do motor principal: 11 / 15 kW

Ferramentas

• Torreta 12 posições (BMT) para trocas rápidas e ampla área de trabalho
• Haste da ferramenta: 20 x 20 mm; montagem de barra Ø 32 mm
• Velocidade ferramentas acionadas: até 3.000 1/min; motor ferramentas 2,3 kW (carga contínua)

Contraponta

• Conicidade: MT 5
• Diâmetro do fuso: 88 mm; curso: 80 mm

Auxiliares / Equipamento padrão

• Mandril hidráulico 3 castanhas com passagem (padrão)
• Transportador de cavacos articulado (padrão)
• Sistema de refrigeração de alto desempenho (padrão)
• Lubrificação central automática, lâmpada de trabalho LED, manual do operador e ferramentas de serviço
• Opcionais: trocador de calor para quadro elétrico, interface carregador de barras, sistemas de medição Renishaw

Controle

• SINUMERIK 828 D Basic: CNC compacto e robusto com teclado QWERTY e ciclos avançados de furação/fresagem
• Inclui ProgramGUIDE, MDynamics, simulação gráfica e opções padrão de transferência de dados

Especificações técnicas

• Área de trabalho: comprimento máx. da peça 340 mm; altura de centros 200 mm; diâmetro sobre bancada 400 mm; diâmetro sobre suporte 250 mm; comprimento de usinagem máx. 330 mm
• Percursos: X 150 mm; Z 380 mm
• Avanços rápidos: X 20.000 mm/min; Z 25.000 mm/min
• Fuso: mandril Ø 250 mm; faixa 50–2.000 1/min; passagem 86 mm (75 mm com tubo)
• Ferramentas: 12 posições; haste 20 x 20 mm; montagem de barra Ø 32 mm; ferramentas acionadas 3.000 1/min, 2,3 kW
• Contraponta: cone MT 5; fuso Ø 88 mm; curso 80 mm
• Potências: motor principal 15 / 11 kW; bomba de refrigeração 0,18 kW; ferramentas acionadas 2,3 kW
• Dimensões (C x L x A): 3,75 m x 1,9 m x 1,92 m; Peso: 3.760 kg
