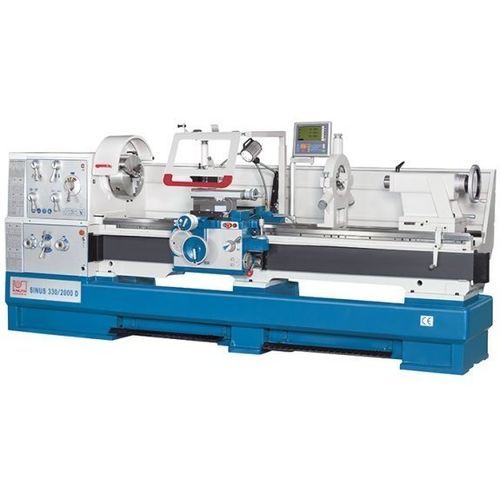

Torno manual Sinus 400/1500 D

horizontalde 2 eixosuniversal

Visão geral do produto
A série Sinus D é a maior no segmento de tornos universais. O projeto segue um arranjo clássico baseado em um pesado leito de máquina fundido em peça única. A transmissão de potência entre motor e fuso é feita por uma embreagem multidisco manual. Funções integradas como ponte removível, avanço rápido e dispositivo de torneamento cônico oferecem soluções opcionais para usinagem de peças longas ou flanges de grande diâmetro.

Destaques

• Leito monobloco pesado em fundição para maior rigidez
• Fuso robusto com rolamentos de grandes dimensões
• Avanço rápido em 2 eixos para posicionamento rápido
• Dispositivo de torneamento cônico para aplicações adicionais
• Funções de segurança e proteção contra sobrecarga

Machine bed
Estabilidade máxima: a máquina apoia-se num leito pesado e de grandes dimensões sobre uma base maciça fundida em peça única, reduzindo eficazmente vibrações.
Precisão duradoura: os guiamentos do leito são endurecidos por indução e retificados (>HB 400) para assegurar precisão a longo prazo e baixo desgaste.

Headstock and feed gear
Precisão sob carga: o projeto do cabeçote garante alta precisão e funcionamento suave mesmo em processos de corte exigentes.
Grande passagem de fuso: o diâmetro do furo do fuso de 105 mm é adequado para eixos e tubulações longas.
Transmissão comprovada: embreagem mecânica multidisco para arranque suave do fuso, ideal para peças pesadas.

Support
Redução de tempos não produtivos: o suporte pode ser movimentado em avanço rápido nas direções longitudinal e transversal para aumentar a produtividade.
Proteção do operador: proteção integrada contra sobrecargas para o parafuso de avanço e parafuso-mestre evita danos por operação incorreta ou colisões.
Design protegido: o parafuso-mestre é coberto para minimizar desgaste causado por cavacos e sujidade.

Tailstock
O fuso da contraponta está equipado com uma escala robusta e fácil de ler.
Longo curso do fuso permite operações complexas de furação e centragem.
Ajuste lateral da contraponta possibilita usinagem de eixos cônicos entre pontas.

Equipment and accessories (standard items included)

• Sistema de lubrificação central no suporte para todas as guias
• Dispositivo de torneamento cônico incluído de série (permite cones longos/finos com avanço longitudinal automático)
• Troca rápida entre torneamento cilíndrico e cônico sem reajustar a placa superior ou a contraponta
• Pedal de freio
• Grande proteção anti-respingo na traseira
• Iluminação LED integrada na tampa do suporte
• Sistema multifuncional de porta-ferramentas de troca rápida com cartucho
• Placas de apoio fixas e móveis (acessórios padrão) para peças longas
• Indicadores de posição de última geração como padrão
• Sistema de refrigeração e ferramentas de operação incluídos

Technical specs (summary)
Modelo: Sinus 400/1500 D
Área de trabalho — Comprimento peça (máx.): 1.500 mm
Diâmetro de torneamento sobre o leito: 800 mm
Diâmetro sobre o suporte: 570 mm
Diâmetro sem ponte: 1.035 mm
Comprimento da ponte: 330 mm
Largura do leito: 400 mm
Percursos — Percurso eixo X: 420 mm
Percurso eixo Z1: 230 mm
Oscilação do berço superior: 70°
Cabeçote — Velocidade do fuso: 25 1/min - 1.600 1/min
Diâmetro do furo do fuso: 105 mm
Montagem do fuso: D1-8
Conicidade do fuso: ø 113 mm / 1:20
Avanço rápido — Avanço rápido X: 2.000 mm/min
Avanço rápido Z: 4.000 mm/min
Avanços — Avanço X: 0,022 mm/rot - 0,74 mm/rot ; Avanço Z: 0,044 mm/rot - 1,48 mm/rot
Rosqueamento — Métrico: 0,45 mm - 120 mm ; Diametral: 0,88 DP - 160 DP ; Módulo: 0,25 mm - 60 mm ; Whitworth: (54) 7/16 - 80 TPI
Contraponta — Diâmetro do fuso: 90 mm
Conicidade contraponta: 5 MT
Curso do fuso: 235 mm
Ajuste transversal: ± 11 mm
Potência — Potência motor principal: 7,5 kW
Dimensões e peso — Dimensões (C x L x A): 3,24 m x 1,14 m x 1,91 m
Peso: 3.220 kg
