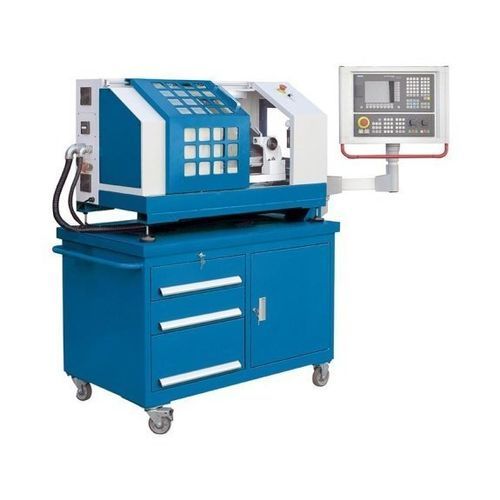

Torno CNC LabTurn 2028 CNC

horizontalde 2 eixosde barramento inclinado

Visão geral do produto
O LabTurn 2028 CNC é um torno CNC compacto e móvel projetado para formação em CNC e produção em pequenas séries. Reproduz as funções principais de um torno de produção de maior porte numa solução de menor espaço. A torre de 8 posições dispõe de quatro ferramentas para usinagem interna e quatro para externa; o contraponto permite usinar peças longas. O fuso principal gira até 3.000 rpm e o mandril hidráulico de 3 garras tem Ø100 mm. O comando Siemens 808D Advance oferece uma interface simples e intuitiva, adequada ao ensino e a aplicações CNC de nível inicial.

Destaques

• Comando Siemens 808D Advance para formação e produção introdutória
• Torre de 8 posições para usinagem interna e externa (4 ferramentas por função)
• Guias lineares e fusos de esferas pré-carregados em todos os eixos
• Área de trabalho fechada com grande porta deslizante
• Base móvel com arrumação integrada

Projeto da máquina

• Estrutura com bancada inclinada em ferro fundido para estabilidade e evacuação eficiente de cavacos
• Área de usinagem fechada com boa acessibilidade através de porta deslizante
• Lubrificação centralizada para reduzir manutenção

Fuso

• Mandril hidráulico de 3 garras Ø100 mm (padrão)
• Faixa de velocidade do fuso: 100 – 3.000 rpm
• Diâmetro do furo do fuso: 20 mm; montagem: MK 3

Ferramentas

• Torre de 8 posições com 4 posições por estação para torneamento interno e externo
• Dimensão típica do cabo da ferramenta: 8 mm x 8 mm; suporte de barra Ø 12 mm

Controlo e software

• Siemens 808D Advance: interface intuitiva adequada para formação e tarefas de produção simples

Equipamento padrão (selecionado)

• Comando Siemens 808D Advance
• Volante eletrónico
• Torre de 8 posições
• Base móvel
• Contraponto (cone MK 2)
• Mandril 3 garras Ø100 mm
• Lubrificação centralizada
• Luz de trabalho, ferramentas de operação, manuais

Acessórios opcionais (exemplos)

• Conjuntos de pastilhas indexáveis
• Conjunto de ferramentas de torneamento (7 peças) 8 x 8 mm
• Pontos vivos (várias dimensões MT)
• Sistemas de remoção de cavacos e equipamentos de oficina

Características técnicas

• Modelo: LabTurn 2028 CNC
• Comprimento da peça (máx.): 280 mm
• Diâmetro de torneamento sobre bancada: 200 mm
• Diâmetro sobre carro: 90 mm
• Curso eixo X: 86 mm
• Curso eixo Z: 155 mm
• Faixa de velocidade do fuso: 100 – 3.000 rpm
• Diâmetro do furo do fuso: 20 mm
• Montagem do fuso: MK 3
• Diâmetro do mandril: 100 mm
• Avanço rápido: 2.000 mm/min
• Velocidade de avanço: 1.000 mm/min
• Torque máximo motor de avanço: 2,2 Nm
• Número de posições de ferramenta: 8 (torre)
• Dimensões da haste da ferramenta: 8 mm x 8 mm
• Suporte de barra Ø: 12 mm
• Precisão posicionamento X/Z: 0,022 mm
• Repetibilidade X/Z: 0,01 mm
• Contraponto: diâmetro 20 mm, curso 30 mm, cone MK 2
• Potência motor principal: 1 kW
• Dimensões (C x L x A): 1,4 m x 0,9 m x 1,85 m
• Peso: 500 kg
