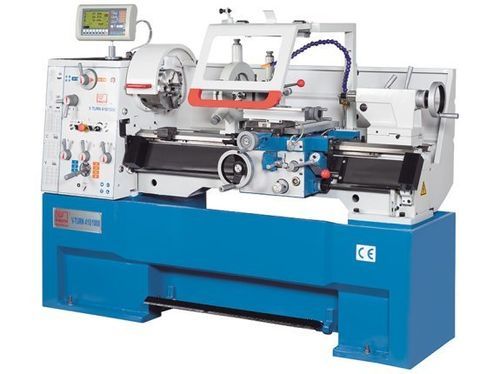

Torno convencional V-Turn 410/1500

horizontalde 3 eixosCamlock D1-6

Descrição
O V-Turn 410/1500 é um torno paralelo de precisão concebido para oficinas e produção em pequenas séries. Equipado com inversor e motor de fuso de alto desempenho, atinge até 3.000 1/min e realiza torneamentos eficientes de peças de pequeno diâmetro, oferecendo também rigidez para operações de corte mais pesadas. A função X.Pos de velocidade de corte constante adapta a velocidade do fuso ao diâmetro durante o torneamento frontal para obter acabamentos comparáveis a máquinas CNC.

Destaques

• Velocidade de corte constante (X.Pos)
• Ampla faixa de rotação e motor potente de 5,5 kW
• Equipamento de série abrangente, pronto para produção
• Rolamentos de esferas do fuso sobredimensionados da NSK

Detalhes do produto

• Velocidade de corte constante: adaptação automática da rotação do fuso durante o torneamento frontal para acabamento uniforme
• Cama nervurada em ferro fundido e estrutura monobloco para amortecimento e estabilidade
• Guias largas, temperadas e retificadas para precisão duradoura
• Rolamentos do fuso sobredimensionados e cabeça de fuso de alta precisão para excelente concentricidade
• Dentes e eixos endurecidos e retificados para funcionamento silencioso
• Motor do fuso 5,5 kW para remoção de material potente
• Rotações do fuso infinitamente variáveis: 30–550 rpm e 550–3000 rpm
• Micrômetro e batente da torre inclusos
• Lubrificação central integrada ao carro para reduzir manutenção
• Indicador de posição X.Pos de 3 eixos com indicador digital de rotação e função auxiliar programável
• Trava eletromagnética sem manutenção para paradas seguras e confiáveis

Especificações técnicas (tabelas)
Área de trabalho
Entre-eixos: 1.500 mm
Altura do centro: 205 mm
Diâmetro usinável sobre a cama: 380 mm
Diâmetro usinável sobre a ponte: 580 mm
Diâmetro sobre o suporte: 255 mm
Comprimento da ponte: 250 mm
Largura da cama: 250 mm

Percursos
Percurso eixo X: 210 mm
Percurso eixo Z1: 140 mm
Ângulo de oscilação do cabeçote superior: ±45°

Cabeçote
Faixa de rotação alta: 550 1/min - 3.000 1/min
Faixa de rotação baixa: 30 1/min - 550 1/min
Diâmetro de furo do fuso: 52 mm
Fixação do fuso: Camlock D1-6
Conicidade do fuso: 6 MT

Avanços
Avanço eixo X: 0,025 mm/R - 0,85 mm/R
Avanço eixo Z: 0,05 mm/R - 1,7 mm/R

Rosqueamento
Rosqueamento métrico: (39) 0,2–14 mm
Rosqueamento diametral: (21) 8–44 DP
Rosqueamento módulo: 0,3 mm - 3,5 mm
Rosqueamento Whitworth: (45) 2–72 TPI

Plunging (ponte móvel)
Diâmetro do castelo de contra-ponta: 50 mm
Conicidade da contra-ponta: 4 MT
Curso do castelo: 120 mm
Ajuste transversal da contra-ponta: ±13 mm

Potência de acionamento
Potência do motor principal: 5,5 kW

Dimensões e peso
Dimensões (C x L x A): 2,44 m x 1,00 m x 1,32 m
Peso: 1.800 kg

Características / dados técnicos

• Modelo: V-Turn 410/1500
• Marca: KNUTH
• Entre-eixos: 1.500 mm
• Altura do centro: 205 mm
• Diâmetro usinável sobre cama: 380 mm
• Furo do fuso: 52 mm (Camlock D1-6, 6 MT)
• Motor principal: 5,5 kW
• Faixas de rotação: 30–550 rpm e 550–3000 rpm
• Percursos X/Z: X 210 mm / Z1 140 mm
• Avanços X/Z: X 0,025–0,85 mm/R; Z 0,05–1,7 mm/R
• Rosqueamento: métrico 0,2–14 mm, diametral 8–44 DP, módulo 0,3–3,5 mm, Whitworth 2–72 TPI
• Contra-ponta: Ø50 mm, curso 120 mm, cone 4 MT
• Dimensões totais: 2,44 m x 1,00 m x 1,32 m
• Peso aproximado: 1.800 kg
