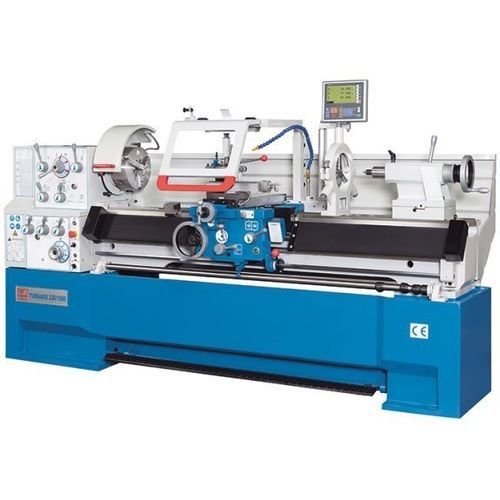

Torno convencional Turnado 230/1500

horizontalde 3 eixosCamlock D1-6

Descrição
A série Turnado é a versão moderna do torno convencional, concebida para oficinas e produção em pequenas séries. Estas máquinas combinam bancada monobloco em ferro fundido, motor principal potente e elevada flexibilidade na escolha de ferramentas. O equipamento de série inclui indicador de posição de 3 eixos e sistema de porta-ferramentas de mudança rápida; uma ampla gama de acessórios permite adaptar a máquina a necessidades produtivas específicas.

Destaques

• Construção clássica e rígida com bancada maciça em ferro fundido
• Altura de centros 230 mm e diâmetro de torneamento sobre bancada 460 mm
• Comprimento máximo de peça 1.500 mm e ponte removível para grandes diâmetros
• Indicador de posição 3 eixos e batentes longitudinais ajustáveis
• Pacote de equipamento padrão abrangente

Especificações técnicas (tabelas)
Área de trabalho
Comprimento da peça (máx.): 1.500 mm
Diâmetro de torneamento sobre bancada: 460 mm
Diâmetro de torneamento sobre suporte: 274 mm
Diâmetro de torneamento sobre ponte: 690 mm
Comprimento da ponte: 155 mm
Largura do bancada: 300 mm
Altura de centros: 230 mm

Detalhes
Equipamento: com indicador de posição

Percursos
Percurso eixo X: 285 mm
Percurso eixo Z1: 128 mm
Faixa de oscilação do chariot superior: ± 52°

Cabeçote
Velocidades de fuso: (12) 25 - 2.000 1/min
Diâmetro do furo do fuso: 58 mm
Montagem do fuso: Camlock D1-6
Conicidade do fuso: 6 MT

Avanços
Avanço eixo X: 0,014 mm/R - 0,784 mm/R
Avanço eixo Z: 0,031 mm/R - 1,7 mm/R

Rosqueamento
Rosqueamento métrico: 0,1 mm - 14 mm
Diametral: (50) 4-112 DP
Módulo: 0,1 mm - 7 mm
Whitworth: (60) 2-112 TPI

Rebolo / Contraponta
Diâmetro do fuso oco da contraponta: 60 mm
Cono da contraponta: 4 MT
Percurso do fuso oco: 120 mm
Ajuste transversal: ± 13 mm

Capacidade de acionamento
Potência nominal do motor principal: 5,5 kW

Medidas e pesos
Dimensões gerais (compr. x larg. x alt.): 2,75 m x 1,08 m x 1,34 m
Peso: 1.970 kg

Detalhes do produto

• Bancada: Bancada pesada e nervurada em ferro fundido monobloco, cabeçote rígido e estrutura maciça fornecem base estável e precisão duradoura. Ponte removível para usinagem de peças curtas com grande diâmetro.
• Cabeçote / transmissão de avanço: Transmissão multietapas com engrenagens e eixos temperados e retificados em banho de óleo para alto binário e fiabilidade. Grande furo do fuso para eixos e tubos; mandris e prato de fixação incluídos como padrão. Painel de comando de fácil utilização no cabeçote.
• Suporte: Suporte extra-largo para forças de corte elevadas. Controlo de avanço com bloqueio de segurança, batente micrométrico, acoplamento de embraiagem para avanço automático e lubrificação centralizada das guias. Grande tampa de segurança articulada.
• Contraponta: Fuso com escala legível e longo curso para operações exigentes de perfuração/centração; ajuste lateral para eixos cónicos.
• Acessórios (padrão): Pedal de travão, proteção traseira anti-cisalhamento, iluminação LED integrada, sistema multifunções de troca rápida de ferramentas com cassete, luneta fixa e luneta móvel, indicador de posição de última geração, sistema de arrefecimento e ferramentas de operação.

características / especificações técnicas

• Modelo: Turnado 230/1500
• Comprimento da peça (máx.): 1.500 mm
• Diâmetro sobre bancada: 460 mm
• Diâmetro sobre suporte: 274 mm
• Altura de centros: 230 mm
• Velocidades do fuso: (12) 25 - 2.000 1/min
• Furo do fuso: 58 mm
• Montagem do fuso: Camlock D1-6
• Cono do fuso: 6 MT
• Motor principal: 5,5 kW
• Dimensões (C×L×A): 2,75 m × 1,08 m × 1,34 m
• Peso: 1.970 kg
