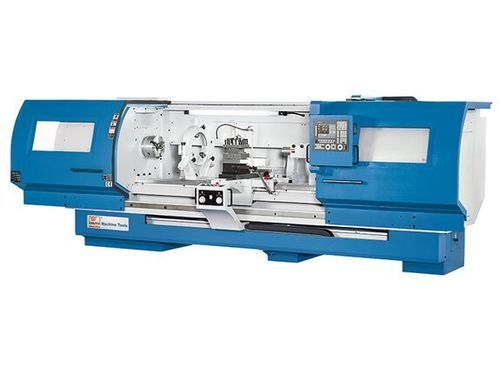

Torno CNC Forceturn 630.50

horizontalde 2 eixoscom mesa plana

Descrição
O Forceturn 630.50 é um torno CNC de bancada plana concebido para usinar peças longas e pesadas. A bancada plana com guias endurecidas e retificadas assegura precisão de torneamento para peças até 5.100 mm de comprimento. O comando inclui função Teach-in e dois volantes eletrónicos para ajuste manual e posicionamento fino. Várias opções permitem configurar a máquina para tarefas de manutenção ou produção de peças únicas.

Destaques

• Acionamento principal potente para usinagem pesada
• Trocador de ferramentas servo de 4 posições
• Dois volantes eletrónicos para operação manual e ajuste
• Programação de ciclos com simulação gráfica e editor de perfis

Área de trabalho

• Diâmetro de torneamento sobre bancada: 670 mm
• Largura da bancada: 450 mm
• Altura de centros: 335 mm
• Diâmetro de torneamento sobre suporte: 400 mm
• Comprimento da peça (máx.): 5.100 mm

Percursos

• Percurso eixo X: 450 mm
• Percurso eixo Z: 5.000 mm

Cabeçote

• Intervalo de velocidade: 27 1/min - 2.250 1/min
• Fixação do fuso: D1-8
• Diâmetro do furo do fuso: 85 mm

Avanço rápido

• Avanço rápido eixo X: 5.000 mm/min
• Avanço rápido eixo Z: 5.000 mm/min

Ferramentas

• Número de posições de ferramenta: 4 (trocador servo)

Precisões

• Precisão de posicionamento eixo X: 0,015 mm
• Precisão de posicionamento eixo Z: 0,03 mm
• Repetibilidade eixo X: 0,007 mm
• Repetibilidade eixo Z: 0,015 mm

Rebolo móvel

• Conicidade do contraponto: 5 MT
• Diâmetro do fuso do contraponto: 105 mm
• Curso do fuso do contraponto: 170 mm

Potências

• Potência do motor principal: 22 kW (15 kW contínuo)
• Potência motor eixo X: 2 kW
• Potência motor eixo Z: 3,6 kW
• Consumo total de energia: 40 kVA

Medidas e pesos

• Dimensões (C x L x A): 7,5 m x 2,25 m x 2,45 m
• Peso: 7.600 kg

Concepção & Opções (resumo)

• Guias endurecidas, rectificadas e revestidas em bancada maciça para precisão com peças pesadas
• Eixo principal programável com caixa de velocidades automática em 3 marchas
• Comando Fagor (ex. Fagor 8058 Elite) com programação de ciclos e simulação gráfica
• Dois volantes eletrónicos no painel para operação manual e ajuste rápido
• Trocador automático de ferramentas 4 posições servo
• Sistema de refrigeração de alto desempenho e lubrificação central automática incluídos
• Opções: lunetas, transportador de cavacos em cadeia, torretta servo (VDI), mandris adicionais, variantes de contraponto

Especificações técnicas

• Modelo: Forceturn 630.50
• Diâmetro de torneamento sobre bancada: 670 mm
• Comprimento máx. peça: 5.100 mm
• Diâmetro do furo do fuso: 85 mm
• Intervalo de velocidade do fuso: 27 – 2.250 1/min
• Potência principal: 22 kW (15 kW contínuo)
• Percurso X: 450 mm; Percurso Z: 5.000 mm
• Avanço rápido: 5.000 mm/min (X e Z)
• Trocador de ferramentas: 4 posições servo
• Contraponto: cone 5 MT, Ø fuso 105 mm, curso 170 mm
• Precisão posicionamento X/Z: 0,015 / 0,03 mm; Repetibilidade X/Z: 0,007 / 0,015 mm
• Dimensões: 7,5 m x 2,25 m x 2,45 m; Peso: 7.600 kg
