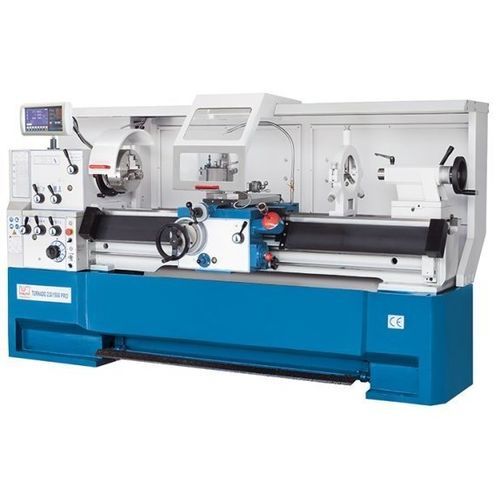

Torno convencional Turnado 230/1500 PRO

horizontalrígidoCamlock D1-6

Descrição do produto
A série Turnado PRO é a versão moderna do torno convencional. Os modelos PRO combinam uma ampla faixa de velocidades controlada por inversor com velocidade de corte constante (V-constant), deslocamentos rápidos e um revestimento ergonômico, oferecendo usinagem produtiva e acabamento superficial de qualidade para aplicações industriais gerais. Concebidos para operação fiável em oficinas que executam torneamento convencional.

Destaques

• Faixa de velocidade infinitamente variável com V-constant
• Carro com motor de avanço rápido para movimentos longitudinais/transversais rápidos
• Amplo equipamento de série e design de baixa manutenção
• Base monobloco em ferro fundido para elevada rigidez

Detalhes do produto

• SKU: 320563
• Ponte removível permite usinar peças curtas com grandes diâmetros
• Redução e controlo eletrónico avançado do fuso garantem elevado binário em ampla faixa de velocidades
• Rolamentos de fuso pré-carregados de alta precisão para excelente concentricidade e capacidade de carga
• Todas as guias são ajustáveis; engrenagens, eixos e guias são endurecidos e rectificados para funcionamento silencioso e longa vida útil
• Carro em banho de óleo para baixa manutenção
• Sistema de lubrificação centralizado no carro facilita a manutenção
• Parada micrométrica do leito assegura alta repetibilidade no eixo Z
• Rebolo móvel ajustável lateralmente para torneamento cónico
• Indicador de posição X.Pos com indicador digital de velocidade e funções auxiliares programáveis

Especificações técnicas

• Área de trabalho
  Distância entre centros: 1500 mm
  Altura dos centros: 230 mm
  Diâmetro de torno sobre a bancada: 460 mm
  Diâmetro sobre a ponte: 690 mm
  Diâmetro sobre o suporte: 274 mm
  Comprimento da ponte: 155 mm
  Largura da bancada: 300 mm
• Deslocamentos
  Deslocamento eixo X: 285 mm
  Deslocamento eixo Z1: 128 mm
  Faixa de oscilação do carro superior: ±52°
• Cabeçote
  Faixa baixa: 30 1/min - 600 1/min
  Faixa alta: 600 1/min - 2.300 1/min
  Diâmetro interior do fuso: 58 mm
  Fixação do fuso: Camlock D1-6
  Conicidade do fuso: 6 MT
• Avanços
  Avanço eixo X: 0,025 mm/rot - 1,384 mm/rot
  Avanço eixo Z: 0,055 mm/rot - 3,061 mm/rot
• Furos de rosca
  Métrica: 0,1 mm - 14 mm
  Diametral: (50) 4-112 DP
  Módulo: 0,1 mm - 7 mm
  Whitworth: (60) 2-112 TPI
• Cauda móvel
  Diâmetro do furo do fuso móvel: 60 mm
  Conicidade da cauda móvel: MK 4
  Curso da cavilha: 120 mm
  Regulação transversal: ±13 mm
• Potência
  Potência do motor principal: 7,5 kW
• Dimensões e peso
  Dimensões (C x L x A): 2,75 m x 1,08 m x 1,57 m
  Peso: 1.970 kg

Acessórios e equipamento standard

• Fornecido tipicamente: mandris, luneta fixa e móvel, proteção ajustável, sistema de arrefecimento, lâmpada LED, ferramentas de serviço, manual de operação
