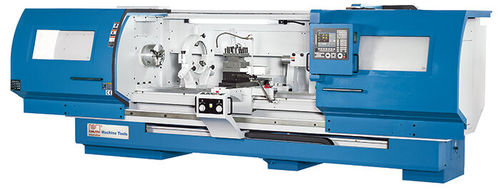

Torno CNC Forceturn 800.15

horizontalde 2 eixoscom mesa plana

Descrição
A série Forceturn oferece um torno CNC de bancada plana projetado para usinar peças grandes e pesadas com comprimento até 5 000 mm. A bancada robusta e os guias sobredimensionados, endurecidos e retificados garantem elevada rigidez e precisão em operações de torneamento pesadas. O comando Fagor, de fácil utilização, inclui função Teach-in e programação por ciclos; dois volantes eletrônicos permitem posicionamento manual e rápida configuração. Diversas opções possibilitam adaptar a máquina a departamentos de manutenção, produção de peça única ou pequenas séries.

Destaques

• Poderoso acionamento principal para usinagem pesada
• Trocador de ferramentas servoacionado de 4 posições
• Dois volantes eletrônicos para operação manual e ajuste
• Programação de ciclos e simulação gráfica para produção em série

Design da máquina

• Bancada plana com guias sobredimensionadas, endurecidas, retificadas e contrarevestidas para alta rigidez
• Acionamento principal capaz de manusear peças até 1,7 t (conforme versão)
• Sistema de refrigeração de alto desempenho e lubrificação central automática incluídos
• Furo do fuso: 85 mm (modelos 630) ou 105 mm (modelos 800)

Eixo principal e caixa principal

• Velocidades de fuso infinitamente variáveis e programáveis com caixa de engrenagens automática de 3 velocidades
• Opções de potência do motor principal: 15 kW (contínuo) / 22 kW (pico)

Trocador de ferramentas

• Trocador automático robusto de 4 posições com servo para trocas programadas

Comandos e operação

• Comando Fagor com programação por ciclos intuitiva e Profile Editor para produção em série e peça única
• Simulação gráfica para verificação e segurança na configuração
• Unidade de comando compacta com dois volantes eletrônicos para operação manual e ajuste rápido

Especificações técnicas

• Diâmetro de usinagem sobre bancada: 818 mm; Largura da bancada: 450 mm; Altura entre centros: 420 mm; Ø sobre suporte: 570 mm; Comprimento máximo da peça: 1 600 mm
• Percursos: Eixo X: 450 mm; Eixo Z: 1 500 mm
• Cabeçote: Faixa de velocidade: 20 - 1 500 rpm; Montagem do fuso: A1-11; Furo do fuso: 105 mm
• Avanços rápidos: Eixos X/Z: 5 000 mm/min
• Ferramentas: Número de posições: 4
• Precisões: Posicionamento X/Z: 0,015 mm; Repetibilidade X/Z: 0,007 mm
• Placa móvel (contra-ponta): Cone: 5 MT; Diâmetro do mandril da contra-ponta: 105 mm; Curso: 170 mm
• Potência: Potência motor principal: 22 kW; Carga contínua: 15 kW; Motor X: 2 kW; Motor Z: 3,6 kW; Consumo total: 40 kVA
• Dimensões e peso: (C x L x A): 4 m x 2,25 m x 2,25 m; Peso: 4 500 kg
