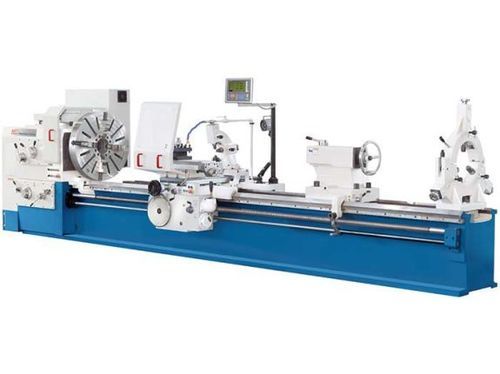

Torno convencional DL S 515/3000

horizontalde 3 eixoscom mesa plana

Descrição
O DL S 515/3000 é um torno convencional de serviço pesado concebido para torneamento de grandes diâmetros e peças longas. Permite usinar peças até 3.000 mm de comprimento e diâmetro de usinagem sobre o leito de até 1.000 mm. O leito largo e fortemente nervurado, em construção monobloco, suporta cargas elevadas garantindo rigidez e precisão duradoura.

Destaques

• Comprimento máximo da peça: 3.000 mm
• Diâmetro do fuso: 100 mm
• Motor principal: 22 kW
• Velocidade do fuso ajustável em 4 passos
• Avanços rápidos nos eixos X e Z
• Indicador de posição 3 eixos montado

Detalhes do produto

• Leito extra-pesado e largo em construção monobloco com nervuras profundas para alta rigidez
• Guias endurecidas por indução e retificadas para precisão de longo prazo e desgaste mínimo
• Carcaça de spindle maciça com rolamentos de rolos cônicos, montagem A2-11
• Caixa de engrenagens manual de 4 velocidades combinada com controlo por frequência para afinação exata de rpm e alto binário
• Joystick para controlo de avanços X/Z montado no suporte
• Embreagem de sobrecarga ajustável no carro protege a mecânica de avanço
• Suporte e bancada superior dimensionados para elevadas forças de corte
• Ampla gama de filetagens: diametral, polegada, módulo e métrica

Equipamento standard

• Indicador de posição 3 eixos X.Pos 3.2
• Plato de face 4 mors independente Ø 1000 mm (com conjunto de morsos duros)
• Suporte de ferramentas 4 posições (secção 45×45)
• Steady rest 50–470 mm
• Follow rest 30–120 mm
• Pontas mortas e manga redutora
• Proteção do mandril com interbloqueio
• Proteção para porta-ferramentas
• Sistema de refrigeração, pernos de fundação, lâmpada de trabalho
• Ferramentas de operação e manual

Especificações técnicas
Área de trabalho
Comprimento peça (máx.): 3.000 mm
Diâmetro de usinagem sobre leito: 1.000 mm
Diâmetro sobre suporte: 720 mm
Diâmetro sobre ponte: 1.350 mm
Peso peça (máx.): 4.000 kg
Comprimento da ponte: 470 mm
Largura do leito: 600 mm

Recorridos
Recorrido eixo X: 520 mm
Recorrido eixo Z: 2.700 mm
Recorrido eixo Z1: 250 mm
Faixa de oscilação do carro superior: 90°

Carreto principal
Velocidade fuso: 5 1/min - 630 1/min
Diâmetro furo fuso: 100 mm
Montagem do fuso: A2-11

Avanço rápido
Avanço rápido X: 1.800 mm/min
Avanço rápido Z: 3.640 mm/min

Avanços
Velocidade avanço X: 0,04 mm/min - 4,8 mm/min
Velocidade avanço Z: 0,08 mm/min - 9,6 mm/min
Velocidade avanço Z1: 0,02 mm/min - 2,4 mm/min

Ferramentas
Dimensões haste da ferramenta: 32 mm x 32 mm

Roscamento
Roscamento métrico: (53) 1-120 mm
Roscamento polegada: (49) 30 - 1/4
Roscamento diametral: (56) 60-0,5 DP
Roscamento módulo: (54) 0,5 - 60 mm

Rebolo
Diâmetro do barril da contraponta: 120 mm
Conicidade da contraponta: MT6
Curso da contraponta: 250 mm

Potência
Potência motor principal: 22 kW
Potência motor bomba de refrigeração: 0,15 kW
Potência motor de avanço: 1,1 kW
Consumo total: 23 kVA

Medidas e peso
Dimensões (C x L x A): 5,15 m x 1,5 m x 1,6 m
Peso: 6.800 kg

Principais características / resumo

• Modelo: DL S 515/3000
• Comprimento peça máx.: 3.000 mm
• Ø usinagem sobre leito: 1.000 mm
• Furo fuso: 100 mm
• Velocidade fuso: 5 – 630 1/min (4 passos)
• Motor principal: 22 kW
• Avanços rápidos X/Z: 1.800 / 3.640 mm/min
• Peso máquina: 6.800 kg
