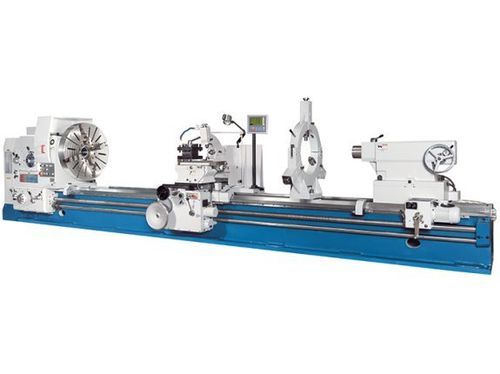

Torno convencional DL E Heavy 800/8000

horizontalde 3 eixospara peças longas

Visão geral
As máquinas da série DL E Heavy permitem o usinamento de diâmetros de torno muito grandes e peças de grande comprimento. Esta gama de tornos convencionais é indicada para peças até 8.000 mm de comprimento e diâmetros de usinagem superiores a 1.600 mm. O bancada larga e nervurada suporta pesos elevados. Motores potentes transmitem o binário ao fuso principal através de uma embraiagem multidisco de ajuste fino. O avanço rápido no suporte e a contraponta motorizada facilitam a operação em bancadas longas.

Destaques do produto

• Distância entre centros até 8.000 mm
• Diâmetro de passagem do fuso Ø 130 mm (ISO A2-15)
• Motor do fuso 22 kW
• Avanços rápidos em X e Z
• Indicador de posição 3 eixos montado

Área de trabalho
Comprimento máximo da peça: 8.000 mm
Diâmetro de torneamento sobre bancada: 1.600 mm
Diâmetro sobre carro: 1.280 mm
Peso máximo da peça: 6.000 kg (entre centros)
Largura da bancada: 970 mm
Peso máximo em mandril: 1.500 kg

Percursos
Percurso eixo X: 820 mm
Percurso eixo Z: 7.800 mm
Percurso eixo Z1: 200 mm
Faixa de oscilação do portaponta superior: ±180°

Cabeçote / Fuso
Velocidades do fuso (direita): 2,5 1/min - 250 1/min
Velocidades do fuso (esquerda): 3,15 1/min - 250 1/min
Passagem do fuso: 130 mm
Montagem do fuso: ISO A2-15

Avanço rápido
Avanço rápido X: 1.870 mm/min
Avanço rápido Z: 3.740 mm/min

Avanços
Avanço X: 0,064 mm/rot - 12 mm/rot
Avanço Z: 0,032 mm/rot - 6 mm/rot
Avanço Z1: 0,016 mm/rot - 3 mm/rot

Rosqueamento
Métrico: 1 mm - 120 mm
Diametral: (42) 30 - 1/4 DP
Módulo: 0,5 mm - 60 mm
Whitworth: (48) 0,5 - 60 TPI

Contraponta
Diâmetro do fuso da contraponta: 160 mm
Conicidade: MT80
Curso do fuso da contraponta: 300 mm
Ajuste transversal: ±2,5 mm

Potência de acionamento
Potência do motor do fuso principal: 22 kW

Dimensões e pesos
Dimensões (C x L x A): 11,04 m x 2,06 m x 2,23 m
Peso máquina: 21.020 kg

Equipamento standard (seleção)

• Indicador de posição 3 eixos X.Pos 3.2 montado
• Placa 4 castanhas Ø 1400 mm
• Sistema de refrigeração
• Suporte fixo 220–630 mm
• Contraponta motorizada
• Lâmpada LED, pontos de centro, luva de redução
• Parafusos de fundação, lubrificação central, ferramentas, manual

Equipamento opcional (seleção)

• Suporte móvel 50–220 mm
• Suporte fixo 260–900 mm
• Limitadores de passagem do fuso Quick-Set (várias dimensões)
• Conjuntos de porta-ferramentas de troca rápida / conjuntos de ferramentas com pastilhas
• Opções de remoção de cavacos e equipamento de oficina

Detalhes adicionais do produto

• Estrutura em ferro fundido robusta com bancada nervurada para minimizar vibrações
• Guias temperadas e retificadas
• Embraiagem multidisco resistente para acionamento do fuso
• Motor de avanço rápido separado para X e Z
• Joystick de controlo das alimentações X/Z montado no suporte
• Contraponta posicional motorizada (para distâncias entre centros ≥ 3000 mm)
• Rolamentos de fuso de grande dimensão e embraiagem de sobrecarga no avental

Características / especificações técnicas

• Série / Modelo: DL E Heavy
• Distância entre centros máxima: 8.000 mm
• Diâmetro de torneamento sobre bancada: 1.600 mm
• Passagem do fuso: 130 mm (ISO A2-15)
• Motor principal: 22 kW
• Avanços rápidos: X 1.870 mm/min; Z 3.740 mm/min
• Avanços: X 0,064–12 mm/rot; Z 0,032–6 mm/rot
• Contraponta: Ø 160 mm, curso 300 mm, cone MT80
• Dimensões: 11,04 m x 2,06 m x 2,23 m
• Peso máquina: 21.020 kg
