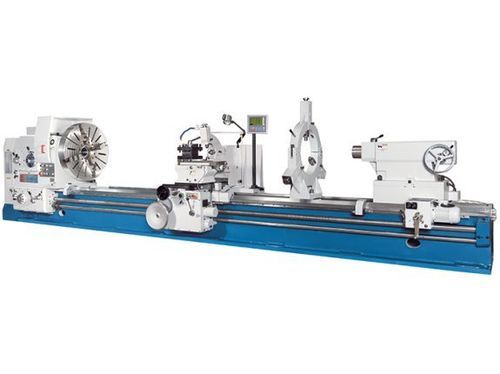

Torno convencional DL E Heavy 620/1500

horizontalde 3 eixos10 ferramentas

Descrição
O DL E Heavy 620/1500 é um torno convencional de serviço pesado concebido para usinar grandes diâmetros e peças longas. Permite peças até 1.500 mm de comprimento e diâmetros de usinagem sobre o leito até 1.250 mm. O leito largo e nervurado suporta grandes pesos; o fuso é acionado por uma embraiagem multidisco e motor principal de 22 kW; o contraponto é acionado por motor em modelos com entre-eixos prolongados.

Destaques

• Entre-eixos na série até 8.000 mm
• Diâmetro de usinagem sobre leito: 1.250 mm
• Diâmetro do furo do fuso: 130 mm
• Potência do fuso principal: 22 kW
• Inclui indicador de posição de 3 eixos montado

Área de trabalho
Comprimento peça (máx.): 1.500 mm
Diâmetro de usinagem sobre leito: 1.250 mm
Diâmetro de usinagem sobre carro: 900 mm
Peso máx. da peça (entre centros): 6.000 kg
Largura do leito: 755 mm
Peso máx. da peça (no mandril): 1.500 kg

Percursos
Percurso eixo X: 630 mm
Percurso eixo Z: 1.300 mm
Percurso eixo Z1: 300 mm
Faixa de oscilação do carro superior: ± 180°

Fuso
Rotações fuso (direita): 3,15 1/min - 315 1/min
Rotações fuso (esquerda): 4 1/min - 315 1/min
Furo do fuso: 130 mm
Acoplamento do fuso: ISO A2-15

Avanço rápido
Avanço rápido eixo X: 1.870 mm/min
Avanço rápido eixo Z: 3.740 mm/min

Avanços
Avanço eixo X: 0,064 mm/R - 12 mm/R
Avanço eixo Z: 0,032 mm/R - 6 mm/R
Avanço eixo Z1: 0,016 mm/R - 3 mm/R

Rosqueamento
Rosqueamento métrico: 1 mm - 120 mm
Rosqueamento diametral: (42) 30 - 1/4 DP
Rosqueamento módulo: 0,5 mm - 60 mm
Rosqueamento Whitworth: (48) 0,5 - 60 TPI

Contraponto
Diâmetro do canhão do contraponto: 160 mm
Cone do canhão: métrico 80
Curso do canhão: 300 mm
Ajuste transversal do contraponto: ± 2,5 mm

Capacidade de acionamento
Potência do motor principal: 22 kW

Dimensões e peso
Dimensões (C x L x A): 4,6 m x 1,81 m x 1,79 m
Peso: 9.750 kg

Detalhes do produto / construção e funções

• Leito largo e nervurado para redução de vibrações
• Guias cementadas e retificadas
• Embraiagem multidisco robusta para acionamento do fuso
• Motor independente para avanços rápidos X e Z
• Joystick para comando de avanço X/Z montado no suporte
• Posicionamento motorizado do contraponto (modelos a partir de 3.000 mm)
• Rolamentos de fuso sobredimensionados e embraiagem de sobrecarga no avental
• Fornecido com indicador de posição de 3 eixos montado

Indicador de posição 3 eixos (funcionalidades)

• Maior precisão e menor taxa de erro
• Economia de tempo e aumento de produtividade
• Ecrã de fácil leitura e teclado intuitivo
• Resolução: 0.01 / 0.005 mm
• Armazenamento para 10 ferramentas; conversão mm/polegadas; cálculo de círculo de furos

Especificações técnicas

• Série de modelo: DL E Heavy
• Aplicações típicas: torneamento pesado convencional para grandes diâmetros e longas entre-eixos
• Comprimento máximo peça (esta variante): 1.500 mm
• Diâmetro de usinagem sobre leito (esta variante): 1.250 mm
• Furo do fuso: 130 mm
• Potência do fuso principal: 22 kW
• Peso máximo entre centros: 6.000 kg
• Avanços rápidos: X = 1.870 mm/min; Z = 3.740 mm/min
• Faixas de avanços: X = 0,064–12 mm/R; Z = 0,032–6 mm/R
