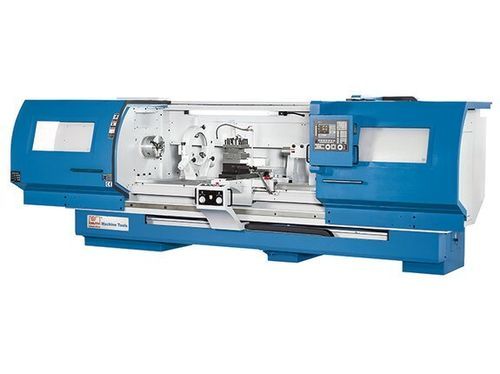

Torno CNC Forceturn 630.15

horizontalde 2 eixoscom mesa plana

Visão geral
O Forceturn 630.15 é um torno CNC de bancada plana com comando por ciclos, concebido para usinar peças grandes e pesadas. A construção robusta da bancada oferece rigidez e precisão para comprimentos de peça padrão até 1.600 mm (opções até 5.000 mm). O comando inclui função Teach-in e dois volantes eletrônicos permitem operação manual para montagem e produção unitária. Diversas opções possibilitam a adaptação a requisitos específicos de produção ou manutenção.

Destaques

• Acionamento principal potente para usinagem pesada
• Cambiador de ferramentas servo de 4 posições
• Dois volantes eletrônicos para operação manual e ajuste rápido
• Programação por ciclos para produção em série

Área de trabalho
Diâmetro de usinagem sobre bancada: 670 mm
Largura da bancada: 450 mm
Altura do centro: 335 mm
Diâmetro sobre carro: 400 mm
Comprimento máximo da peça (padrão): 1.600 mm

Percursos
Percurso eixo X: 450 mm
Percurso eixo Z: 1.500 mm

Cabeçote
Faixa de velocidade: 27 1/min - 2.250 1/min
Montagem do fuso: D1-8
Furo do fuso: 85 mm

Avanço rápido
Avanço rápido eixo X: 5.000 mm/min
Avanço rápido eixo Z: 5.000 mm/min

Ferramentas
Número de posições de ferramenta: 4 posições (servo)

Precisões
Precisão de posicionamento eixo X: 0,015 mm
Precisão de posicionamento eixo Z: 0,015 mm
Repetibilidade eixo X: 0,007 mm
Repetibilidade eixo Z: 0,007 mm

Caixa móvel (contra-ponta)
Conicidade: 5 MT
Diâmetro do fuso da caixa móvel: 105 mm
Curso do fuso da caixa móvel: 170 mm

Potência de acionamento
Potência do motor principal: 22 kW (15 kW contínuo)
Motor eixo X: 2 kW
Motor eixo Z: 3,6 kW
Consumo total de energia: 40 kVA

Medidas e pesos
Dimensões (C x L x A): 4 m x 2,25 m x 2,25 m
Peso: 4.100 kg

Especificações técnicas

• Modelo: Forceturn 630.15
• Tipo de máquina: Torno CNC de bancada plana com comando por ciclos
• Área de trabalho: Ø sobre bancada 670 mm; Largura bancada 450 mm; Altura centros 335 mm; Ø sobre carro 400 mm; Comprimento máx. peça 1.600 mm
• Percursos: X 450 mm; Z 1.500 mm
• Cabeçote: Faixa 27–2.250 1/min; Montagem D1-8; Furo 85 mm
• Avanço rápido: X/Z 5.000 mm/min
• Ferramentas: Cambiador servo 4 posições
• Precisão: Posicionamento X/Z 0,015 mm; Repetibilidade X/Z 0,007 mm
• Caixa móvel: Conicidade 5 MT; Ø 105 mm; Curso 170 mm
• Potência: Motor principal 22 kW (15 kW contínuo); X 2 kW; Z 3,6 kW; Total 40 kVA
• Dimensões e peso: Área aprox. 4 m x 2,25 m x 2,25 m; Peso ≈ 4.100 kg
• Recursos padrão: Controle Fagor (Fagor 8058 Elite), 2 volantes eletrônicos, sistema de refrigeração, lubrificação central
