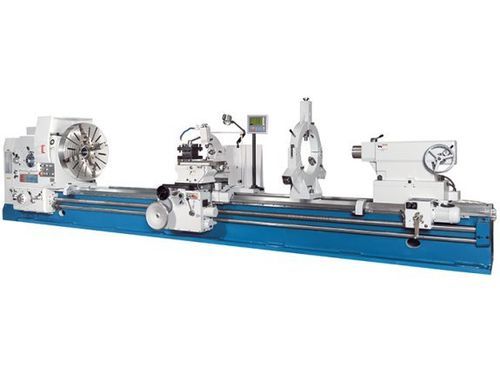

Torno convencional DL E Heavy 800/5000

horizontalde 3 eixospara peças longas

Descrição do produto
O DL E Heavy 800/5000 é um torno convencional de grande capacidade concebido para usinar diâmetros muito grandes e peças de grande comprimento. Suporta comprimentos de peça até 5.000 mm (variantes até 8.000 mm) e diâmetros de usinagem sobre o leito até 1.600 mm. O leito largo e fortemente nervurado aceita pesos elevados e os grupos de acionamento separados asseguram controlo preciso do fuso e dos avanços.

Destaques

• Distância entre pontas da série até 8.000 mm
• Diâmetro de usinagem sobre o leito: 1.600 mm
• Furo do fuso: 130 mm (ISO A2-15)
• Potência motor principal: 22 kW
• Indicador de posição 3 eixos montado

Área de trabalho

• Comprimento da peça (máx.): 5.000 mm
• Diâmetro de usinagem sobre o leito: 1.600 mm
• Diâmetro de usinagem sobre o suporte: 1.280 mm
• Peso máx. da peça (entre pontas): 6.000 kg
• Peso máx. da peça (no mandril): 1.500 kg
• Largura do leito: 970 mm

Deslocamentos

• Deslocamento eixo X: 820 mm
• Deslocamento eixo Z: 4.800 mm
• Deslocamento eixo Z1: 200 mm
• Oscilação do carro superior: ± 180°

Fuso / Cabeçote

• Velocidades fuso (direita): 2,5 – 250 rpm
• Velocidades fuso (esquerda): 3,15 – 250 rpm
• Furo do fuso: 130 mm
• Montagem do fuso: ISO A2-15

Avanço rápido

• Avanço rápido X: 1.870 mm/min
• Avanço rápido Z: 3.740 mm/min

Avanços

• Avanço X: 0,064 – 12 mm/rot
• Avanço Z: 0,032 – 6 mm/rot
• Avanço Z1: 0,016 – 3 mm/rot

Furação / Rosca

• Métrica: 1 – 120 mm
• Diametral/polegada: (42) 30 – 1/4 DP
• Módulo: 0,5 – 60 mm
• Whitworth: (48) 0,5 – 60 TPI

Contra-ponta

• Diâmetro da cana: 160 mm
• Conicidade da cana: métrica 80
• Curso da cana: 300 mm
• Ajuste transversal: ± 2,5 mm

Potência de acionamento

• Potência motor principal: 22 kW

Dimensões e peso

• Dimensões (C x L x A): 8,04 m x 2,06 m x 2,23 m
• Peso da máquina: aprox. 16.200 kg

Equipamento de série

• Indicador de posição 3 eixos montado
• Mordente de 4 garras Ø 1.400 mm
• Sistema de refrigeração
• Luneta fixa 220–630 mm
• Contra-ponta motorizada
• Lâmpada LED de trabalho
• Pontas de centragem e buchas de redução
• Parafusos de fundação e lubrificação centralizada
• Ferramentas de serviço e manual de operação

Especificações técnicas (principais)

• Modelo / série: DL E Heavy 800/5000
• Comprimento peça máx. (modelo): 5.000 mm (variantes até 8.000 mm)
• Diâmetro usinável sobre leito: 1.600 mm
• Furo do fuso: 130 mm (ISO A2-15)
• Motor principal: 22 kW
• Avanços rápidos X/Z: 1.870 / 3.740 mm/min
• Deslocamentos X/Z/Z1: 820 / 4.800 / 200 mm
• Peso máquina: ≈ 16.200 kg
• Peso máx. peça entre pontas: 6.000 kg
