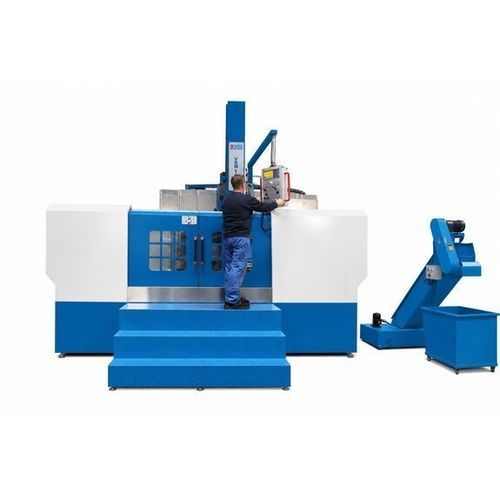

Torno convencional VDM 1600 S

verticalde 3 eixoscom transmissão por engrenagens

Overview
O VDM 1600 S é um torno vertical convencional concebido para usinar peças de grande diâmetro e peso, com carregamento e descarregamento facilitados. A máquina integra um servomotor de alto binário para avanço, travamento hidráulico da travessa e um acionamento principal com redutor para desbastes pesados. Está disponível um suporte lateral com avanço independente para usinagem de contornos exteriores. Um indicador de posição 3 eixos é fornecido de série para garantir precisão.

Highlights

• Manuseio e acesso facilitados por guindaste e empilhador
• Controle de avanço infinitamente variável via servomotor
• Longo braço vertical rígido com guias temperadas
• Suporte lateral com avanço independente para contornos exteriores
• Transmissão com redutor para alto binário

Working area
Diâmetro de rotação (máx.): 1.600 mm
Diâmetro de torneamento — suporte superior: 1.600 mm
Diâmetro de torneamento — suporte lateral: 1.400 mm
Altura de usinagem (máx.): 1.000 mm
Faixa de giro suporte superior: ± 30°
Comprimento peça (máx.): 1.000 mm
Peso peça (máx.): 5.000 kg

Travels
Curso eixo X1, suporte superior: 915 mm
Curso eixo Z1, suporte superior: 800 mm
Curso eixo W, travessa: 650 mm
Curso eixo X2, suporte lateral: 630 mm
Curso eixo Z2, suporte lateral: 900 mm

Headstock
Faixa de velocidade: 5 1/min - 160 1/min
Torque do fuso (máx.): 25.000 Nm
Diâmetro da mesa rotativa: 1.400 mm

Rapid feed
Avanço rápido suporte superior: 1.800 mm/min
Avanço rápido suporte lateral: 1.800 mm/min

Feed
Velocidade de avanço eixo X: 0,8 mm/min - 86 mm/min
Velocidade de avanço eixo Z: 0,8 mm/min - 86 mm/min
Velocidade de avanço eixo W: 440 mm/min

Tooling
Suporte de ferramenta: 30 mm x 40 mm
Peso ferramenta (máx.): 50 kg

Drive capacity
Potência motor principal: 30 kW
Potência motor eixo X: 4,7 kW
Potência motor eixo Z: 4,7 kW

Measures and weights
Dimensões (C x L x A): 6,5 m x 4,2 m x 5 m
Peso: 12.500 kg

Technical specifications

• Modelo: VDM 1600 S
• Diâmetro de rotação máx.: 1.600 mm
• Altura de usinagem máx.: 1.000 mm
• Peso peça máx.: 5.000 kg
• Torque fuso máx.: 25.000 Nm
• Motor principal: 30 kW
• Controle de avanço por servomotor (variação contínua)
• Travagem hidráulica da travessa
• Suporte lateral com avanço independente (X2/Z2)
• Cursos: X1 915 / Z1 800 / W 650 / X2 630 / Z2 900 mm
• Avanço rápido suporte superior/lateral: 1.800 mm/min
