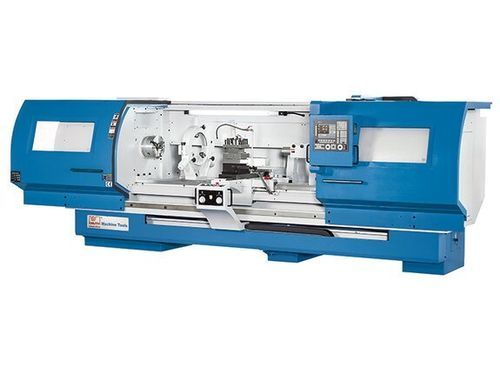

Torno CNC Forceturn 630.30

horizontalde 2 eixoscom mesa plana

Descrição
A série Forceturn oferece uma plataforma de torno CNC de bancada plana controlada por ciclos para usinagem de peças longas e pesadas. O projeto suporta peças de grande comprimento (série até 5.000 mm) com elevada estabilidade geométrica. O comando Fagor integra função Teach-in e programação por ciclos; dois volantes eletrônicos permitem operação manual e ajuste rápido. Opções como lunetas, contraponto, transportador de cavacos e torretas permitem configurar a máquina para produção ou manutenção específicas.

Destaques

• Operação CNC por ciclos para peças únicas e produção em lotes
• Trocador de ferramentas servo de 4 posições para trocas programadas
• 2 volantes eletrônicos para operação manual e posicionamento fino
• Velocidades do fuso variáveis com caixa de transmissão principal automática de 3 velocidades

Detalhes do produto

• Comando Fagor com programação de ciclos intuitiva e Profile Editor para peças complexas
• Simulação gráfica para verificação de programas antes da usinagem
• Bancada maciça com guias sobredimensionadas, endurecidas e retificadas
• Motor principal dimensionado para peças pesadas (22 kW pico, 15 kW contínuo)
• Sistema de arrefecimento de alto desempenho e lubrificação central automática de série
• Passagem do fuso: 85 mm (modelos 630) ou 105 mm (modelos 800)
• Trocador automático servo de 4 posições para trocas de ferramenta fiáveis
• Dois volantes eletrônicos no painel para set-up rápido e intervenções manuais

Especificações técnicas
Área de trabalho
Diâmetro de torneamento sobre bancada: 670 mm
Largura da bancada: 450 mm
Altura de centro: 335 mm
Ø de torneamento sobre carro: 400 mm
Comprimento peça (máx.): 3.100 mm

Percursos
Percurso eixo X: 450 mm
Percurso eixo Z: 3.000 mm

Cabeçote
Faixa de velocidade: 27 1/min - 2.250 1/min
Montagem do fuso: D1-8
Passagem do fuso: 85 mm

Avanço rápido
Avanço rápido X: 5.000 mm/min
Avanço rápido Z: 5.000 mm/min

Ferramentas
Número de posições de ferramenta: 4 posições

Precisões
Precisão de posicionamento X: 0,015 mm
Precisão de posicionamento Z: 0,02 mm
Repetibilidade X: 0,007 mm
Repetibilidade Z: 0,01 mm

Contra-ponta
Cônico da contra-ponta: 5 MT
Diâmetro do cano da contra-ponta: 105 mm
Curso do cano: 170 mm

Potência
Potência do motor principal: 22 kW
Principal carga contínua: 15 kW
Potência motor X: 2 kW
Potência motor Z: 3,6 kW
Consumo total de energia: 40 kVA

Medidas e peso
Dimensões (C x L x A): 5,5 m x 2,25 m x 2,25 m
Peso: 5.600 kg

Características / resumo técnico

• Modelo: Forceturn 630.30
• Tipo de máquina: Torno CNC de bancada plana controlado por ciclos
• Comando: Fagor (programação por ciclos, Profile Editor, simulação gráfica)
• Passagem do fuso (630): 85 mm; montagem D1-8
• Diâmetro de torneamento sobre bancada: 670 mm; sobre carro: 400 mm
• Comprimento peça indicado: 3.100 mm (a série suporta comprimentos maiores conforme configuração)
• Percursos X/Z: 450 mm / 3.000 mm; avanços rápidos X/Z: 5.000 mm/min
• Motor principal: 22 kW (15 kW contínuo); consumo total: 40 kVA
