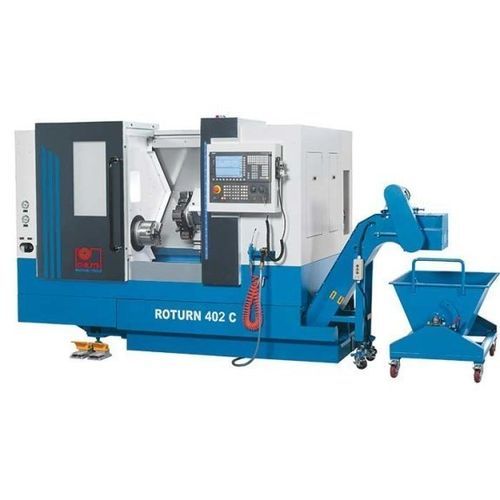

Torno CNC Roturn 402 C

horizontalde 2 eixoscom barramento inclinado

Resumo do produto
Esta máquina da série ROTURN C é um torno de produção CNC compacto projetado para operações de torneamento em série. Equipado com o comando Siemens SINUMERIK 828 D Basic, bancada inclinada, torreta de 8 posições e fuso principal de 15 kW; inclui mandril hidráulico de 3 castanhas com passagem, contraponto com castelo hidráulico de grande curso, transportador de cavacos articulado e sistema de refrigeração de alto desempenho.

Destaques

• Comando Siemens SINUMERIK 828 D Basic
• Motor do fuso principal 15 kW
• Torreta de 8 posições
• Mandril hidráulico 3 castanhas com passagem (Ø250 mm)
• Transportador de cavacos e sistema de refrigeração incluídos

Concepção da máquina

• Estrutura pesadas com bancada inclinada para alta rigidez e evacuação eficaz de cavacos
• Guias lineares de precisão nos eixos X e Z para precisão repetível sob carga
• Área de trabalho fechada com grande porta deslizante para acesso seguro
• Sistema de lubrificação central automática para guias

Fuso

• Velocidade máxima do fuso: 2.000 rpm (Roturn 402 C); alternativa Roturn 400C até 3.000 rpm
• Potência do motor principal: 15 / 11 kW
• Montagem do fuso: A2-8
• Orifício do fuso: 86 mm (74 mm com tubo de tração)

Trocador de ferramentas

• Torreta de 8 posições para trocas rápidas e precisas
• Diâmetro de suporte de barra de mandrilar: Ø40 mm

Contra-ponta & auxiliares

• Conicidade da contra-ponta: MT5
• Diâmetro do canhão da contra-ponta: 88 mm; curso do canhão: 85 mm (hidráulico)
• Transportador de cavacos de topo plano e carro incluídos
• Trocador de calor para quadro elétrico; iluminação de trabalho LED

Equipamento padrão (selecionado)

• Comando Siemens SINUMERIK 828 D Basic
• Mandril hidráulico 3 castanhas 250 mm com passagem
• Contra-ponta hidráulica
• Lubrificação central automática
• Transportador de cavacos do tipo corrente
• Sistema de refrigeração de alto desempenho e pistola de lavagem
• Ferramentas de operação e manual do operador

Especificações técnicas

• Comprimento máximo da peça: 420 mm; Altura do centro: 200 mm; Diâmetro de usinagem sobre bancada: 400 mm; Diâmetro sobre carro: 250 mm
• Deslocamentos X/Z: 200 / 425 mm
• Avanços rápidos X/Z: 20.000 / 25.000 mm/min
• Mandril: 250 mm; Faixa de velocidade: 50–2.000 rpm; Montagem do fuso: A2-8; Orifício do fuso: 86 mm (74 mm com tubo)
• Número de estações de ferramenta: 8; Ø barra de mandrilar: 40 mm
• Potência motor principal: 15 / 11 kW; Motor da bomba de refrigeração: 0,18 kW
• Dimensões (C x L x A): 3,8 m x 1,87 m x 1,91 m; Peso: 3.400 kg
