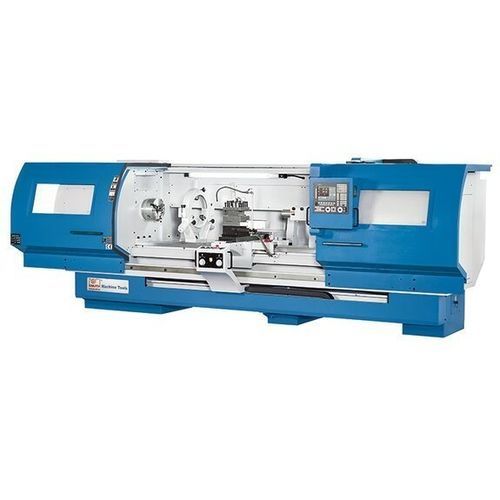

Torno CNC Forceturn 800.50

horizontalde 2 eixoscom mesa plana

Descrição
A série Forceturn 800.50 é uma plataforma de torno CNC de alta capacidade projetada para usinar peças pesadas e longas até 5100 mm. A construção rígida com bancada plana e guias sobredimensionadas, endurecidas e retificadas garante elevada rigidez e precisão. O controlo Fagor oferece programação de ciclos intuitiva e função Teach-in; dois volantes eletrónicos permitem ajuste manual e posicionamento fino. Opções configuráveis possibilitam a adaptação para oficinas de manutenção e produção de peças unitárias.

Destaques

• Acionamento principal potente para operações de usinagem pesada
• Trocador de ferramentas servo de 4 posições para trocas programadas
• Dois volantes eletrónicos para operação manual e preparação
• Programação de ciclos e simulação gráfica para produção em série

Projeto da máquina / Características

• Bancada de grandes dimensões com guias endurecidas, retificadas e revestidas para alta rigidez e precisão
• Acionamento principal dimensionado para peças até aprox. 1700 kg
• Sistema de refrigeração de alto desempenho e lubrificação central automática de série
• Passagem de fuso: variantes 85 mm ou 105 mm (modelo 800)
• Velocidades de fuso infinitamente variáveis, programáveis, com caixa de velocidades automática em 3 passos
• Potências do motor principal: 22 kW (pico) / 15 kW (contínua)
• Trocador de ferramentas robusto automático de 4 posições acionado por servo

Área de trabalho
Diâmetro de torneamento sobre bancada: 818 mm
Largura da bancada: 450 mm
Altura entre centros: 420 mm
Diâmetro de torneamento sobre carro: 570 mm
Comprimento máximo da peça: 5100 mm

Percursos
Percurso eixo X: 450 mm
Percurso eixo Z: 5000 mm

Cabeçote
Intervalo de velocidade: 20 rpm – 1500 rpm
Montagem do fuso: A1-11
Passagem do fuso: 105 mm

Avanços rápidos
Avanço rápido X: 5000 mm/min
Avanço rápido Z: 5000 mm/min

Ferramentas
Número de posições de ferramentas: 4 posições (trocador servo)

Precisões
Precisão de posicionamento X: 0,015 mm
Precisão de posicionamento Z: 0,03 mm
Repetibilidade X: 0,007 mm
Repetibilidade Z: 0,015 mm

Calço móvel
Conicidade do calço móvel: MT5
Diâmetro do furo do calço móvel: 105 mm
Curso do furo do calço móvel: 170 mm

Potência
Potência motor principal: 22 kW (15 kW contínua)
Motor eixo X: 2 kW
Motor eixo Z: 3,6 kW
Consumo total: 40 kVA

Dimensões e peso
Dimensões (C x L x A): 7,5 m x 2,25 m x 2,45 m
Peso: 8000 kg

Detalhes adicionais

• Controlo Fagor com Profile Editor e simulação gráfica para configuração segura
• Dois volantes eletrónicos no painel para preparação manual rápida
• Equipamento padrão, por exemplo: Fagor 8058 Elite, mandril 3 garras Ø300 mm, sistema de refrigeração, lubrificação central, lâmpada de trabalho
• Interfaces: USB e unidade de comando basculante para transferência de dados

Especificações técnicas

• Modelo: Forceturn 800.50
• Fabricante / Marca: KNUTH
• Diâmetro sobre bancada: 818 mm
• Largura da bancada: 450 mm
• Altura entre centros: 420 mm
• Diâmetro sobre carro: 570 mm
• Comprimento máx. peça: 5100 mm
• Percurso X: 450 mm
• Percurso Z: 5000 mm
• Faixa de velocidades do fuso: 20 – 1500 rpm
• Montagem fuso: A1-11
• Passagem do fuso: 105 mm
• Avanços rápidos X/Z: 5000 mm/min
• Posições de ferramenta: 4 (servo)
• Precisão posicionamento X/Z: 0,015 mm / 0,03 mm
• Repetibilidade X/Z: 0,007 mm / 0,015 mm
• Calço móvel: MT5 / Ø 105 mm / curso 170 mm
• Potência principal: 22 kW (15 kW contínua)
• Consumo total: 40 kVA
• Dimensões (C x L x A): 7,5 m x 2,25 m x 2,45 m
• Peso: 8000 kg
