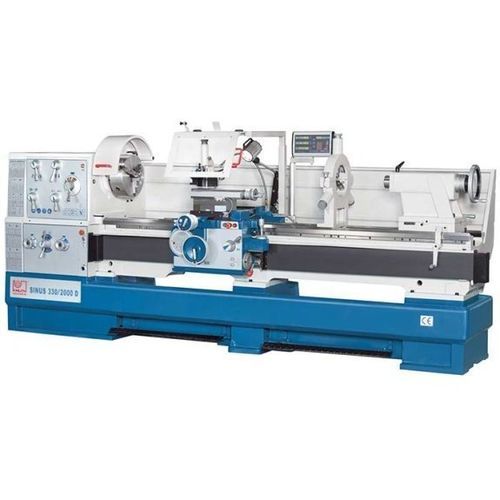

Torno convencional Sinus 330/2000 D

horizontaluniversalD1-8

Descrição
A série Sinus D é a maior no segmento de tornos universais. Assenta numa base monobloco em ferro fundido e utiliza uma embraiagem multidisco manual entre motor e fuso. Funções integradas, como ponte removível, avanço rápido e dispositivo de torneamento cónico, tornam a série adequada para peças longas e flanges de grande diâmetro.

Destaques

• Bancada monobloco em ferro fundido para maior rigidez
• Cabeçote robusto com grandes rolamentos e furo de fuso Ø 105 mm
• Avanço rápido em dois eixos para posicionamento ágil
• Dispositivo de torneamento cónico para cones internos e externos
• Sistemas de proteção e sobrecarga integrados

Área de trabalho
Comprimento peça (máx.): 2.000 mm
Diâmetro de torneamento sobre bancada: 660 mm
Diâmetro sobre suporte: 440 mm
Diâmetro sem ponte: 900 mm
Comprimento da ponte: 320 mm
Largura da bancada: 400 mm

Percursos
Percurso eixo X: 368 mm
Percurso eixo Z1: 230 mm
Oscilação do carro superior: 45°

Cabeçote
Velocidade fuso: 25 1/min - 1.600 1/min
Abertura fuso: 105 mm
Montagem fuso: D1-8
Conicidade fuso: ø 113 mm / 1:20

Avanço rápido
Avanço rápido X: 2.000 mm/min
Avanço rápido Z: 4.000 mm/min

Avanços
Avanço X: 0,022 mm/R - 0,74 mm/R
Avanço Z: 0,044 mm/R - 1,48 mm/R

Rosqueamento
Rosqueamento métrico: 0,45 mm - 120 mm
Rosqueamento diametral: 0,88 DP - 160 DP
Rosqueamento módulo: 0,25 mm - 60 mm
Rosqueamento Whitworth: (54) 7/16 - 80 TPI

Cauda (contre-poupée)
Diâmetro furo do cabeçote móvel: 90 mm
Conicidade da cauda: 5 MT
Curso do furo: 235 mm
Ajuste transversal: ± 12,5 mm

Potência de accionamento
Potência do motor principal: 7,5 kW

Medidas e pesos
Dimensões (C x L x A): 3,71 m x 1,23 m x 1,6 m
Peso: 2.900 kg

Bancada

• Estabilidade máxima: base monobloco pesada que reduz vibrações
• Precisão duradoura: guias endurecidas por indução e retificadas (≥ HB 400)

Cabeçote e caixa de avanços

• Projeto que assegura alta precisão sob carga
• Abertura do fuso de 105 mm para componentes longos
• Embraiagem mecânica multidisco para arranque controlado do fuso

Suporte

• Luneta móvel em avanço rápido longitudinal e transversal para reduzir tempos auxiliares
• Proteção contra sobrecarga para barra de avanço e fuso-guia
• Proteção da porca da rosca para minimizar desgaste por cavacos

Cauda

• Furo com escala resistente e legível
• Longo curso para operações de furação e centragem
• Ajuste lateral para usinagem cónica entre pontas

Equipamento e acessórios (standard)

• Sistema de lubrificação central no suporte para todas as guias
• Dispositivo de torneamento cónico (standard) para cones longos com avanço longitudinal automático
• Troca rápida entre torneamento cilíndrico e cónico sem ajustar oberschlitten ou cauda
• Pedal de travão, painel traseiro robusto e iluminação LED integrada
• Sistema porta-ferramentas de rápida troca com cassete
• Luneta fixa e luneta móvel incluídas
• Indicadores de posição de última geração
• Sistema de refrigeração e ferramentas de serviço incluídos

Característcas / especificações técnicas

• Modelo: Sinus 330/2000 D
• Categoria: Torno motor (convencional)
• Comprimento peça (máx.): 2.000 mm
• Diâmetro sobre bancada: 660 mm
• Abertura fuso: 105 mm
• Montagem fuso: D1-8
• Velocidade fuso: 25 - 1.600 1/min
• Motor principal: 7,5 kW
• Avanços rápidos: X 2.000 mm/min, Z 4.000 mm/min
• Avanços: X 0,022–0,74 mm/R, Z 0,044–1,48 mm/R
• Rosqueamentos: métricos 0,45–120 mm; diametrais 0,88–160 DP; módulo 0,25–60 mm; Whitworth 7/16–80 TPI
• Cauda: furo Ø 90 mm, curso 235 mm, deslocamento ±12,5 mm
• Dimensões: 3,71 m x 1,23 m x 1,6 m
• Peso: 2.900 kg
