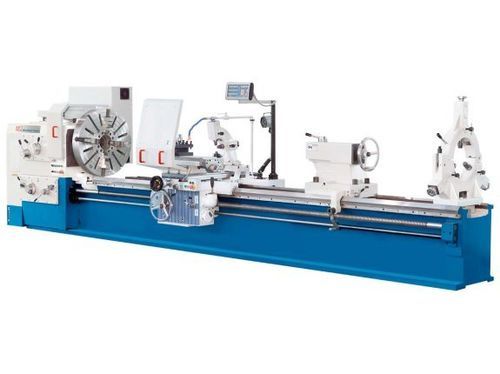

Torno convencional DL S 515/1500

horizontalde 3 eixosA2-11

Descrição
O DL S 515/1500 é um torno convencional projetado para peças de grande diâmetro e comprimento. Adequado para peças até 1.500 mm (variantes da série até 5.000 mm), possui bancada monobloco ampla e fortemente nervurada para suportar pesos elevados e garantir rigidez.

Destaques do produto

• Entre-eixos máximos na série até 5.000 mm
• Furo do fuso 100 mm (A2-11)
• Seleção de velocidade do fuso em 4 posições
• Altas velocidades de avanço rápido nos eixos X e Z
• Fornecido com indicador de posição de 3 eixos montado

Detalhes principais

• Bancada monobloco extra pesada e nervurada para elevada rigidez
• Guias têmpera por indução e retificadas para precisão a longo prazo
• Cabeçote maciço com rolamentos de rolos cónicos para estabilidade sob carga
• Caixa de velocidades manual de 4 velocidades + acionamento com inversor para ajuste preciso de rpm e alto binário
• Embreagem multidisco ajustável para arranque controlado do fuso
• Controlo joystick para avanços X e Z montado no suporte
• Acoplamento de sobrecarga ajustável no carro protege a mecânica de avanço
• Suporte e carro superior concebidos para elevadas forças de corte

Visor / Indicador de posição

• Visor claro e fácil de ler
• Funções orientadas ao operador e layout de teclado conveniente
• Resolução: 0,01 / 0,005 mm
• Coordenadas predefinidas e manutenção da posição com o visor desligado
• Cálculo de padrão de círculo de furos e função calculadora
• Armazenamento para 10 ferramentas; alternância raio/diâmetro; conversão mm/polegadas
• Visualização separada e em modo diferencial/cumulativo para Z0 (superior) e Z1 (carro)

Área de trabalho
Comprimento peça (máx.): 1.500 mm
Diâmetro de torneamento sobre bancada: 1.000 mm
Diâmetro de torneamento sobre suporte: 720 mm
Diâmetro sobre ponte: 1.350 mm
Peso máx. peça: 4.000 kg
Comprimento da ponte: 470 mm
Largura da bancada: 600 mm

Percursos
Percurso eixo X: 520 mm
Percurso eixo Z: 1.200 mm
Percurso eixo Z1: 250 mm
Faixa de oscilação do carro superior: 90°

Cabeçote
Velocidade do fuso: 5 1/min - 630 1/min
Furo do fuso: 100 mm
Fixação do fuso: A2-11

Avanço rápido
Avanço rápido X: 1.800 mm/min
Avanço rápido Z: 3.640 mm/min

Avanços
Velocidade avanço X: 0,04 mm/min - 4,8 mm/min
Velocidade avanço Z: 0,08 mm/min - 9,6 mm/min
Velocidade avanço Z1: 0,02 mm/min - 2,4 mm/min

Ferramentaria
Dimensões haste ferramenta: 32 mm x 32 mm

Rosqueamento
Rosqueamento métrico: (53) 1-120 mm
Rosqueamento polegada: (49) 30 - 1/4
Rosqueamento diametral: (56) 60-0,5 DP
Rosqueamento módulo: (54) 0,5 - 60 mm

Montagem móvel (contre-pointe)
Diâmetro da castanha da contraponta: 120 mm
Conicidade contraponta: MT 6
Curso da castanha: 250 mm

Capacidade de acionamento
Potência motor principal: 22 kW
Potência motor bomba de refrigeração: 0,15 kW
Potência motor de avanço: 1,1 kW
Consumo total de energia: 23 kVA

Dimensões e peso
Dimensões (C x L x A): 3,65 m x 1,50 m x 1,60 m
Peso: 5.600 kg
